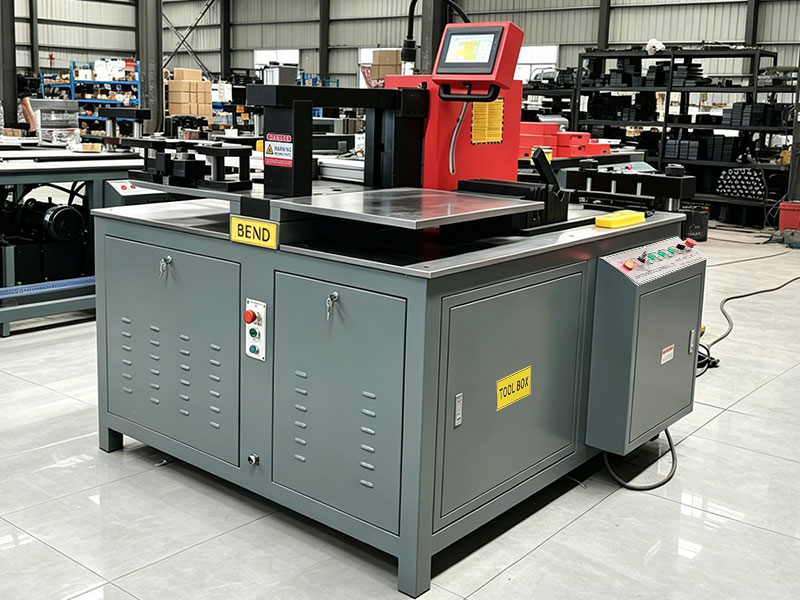

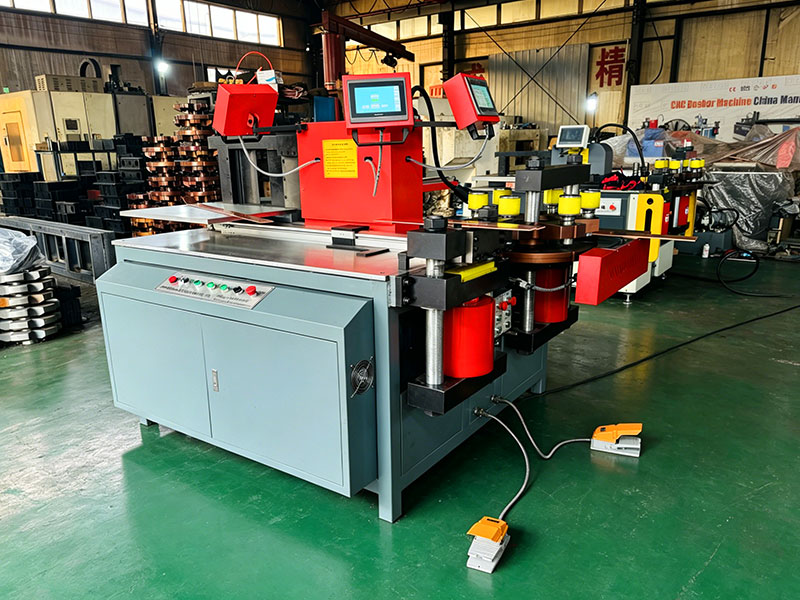

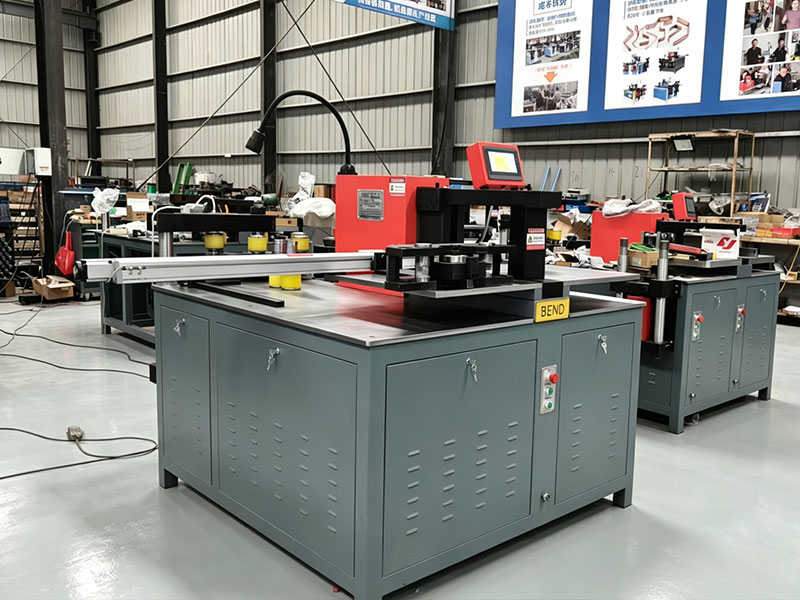

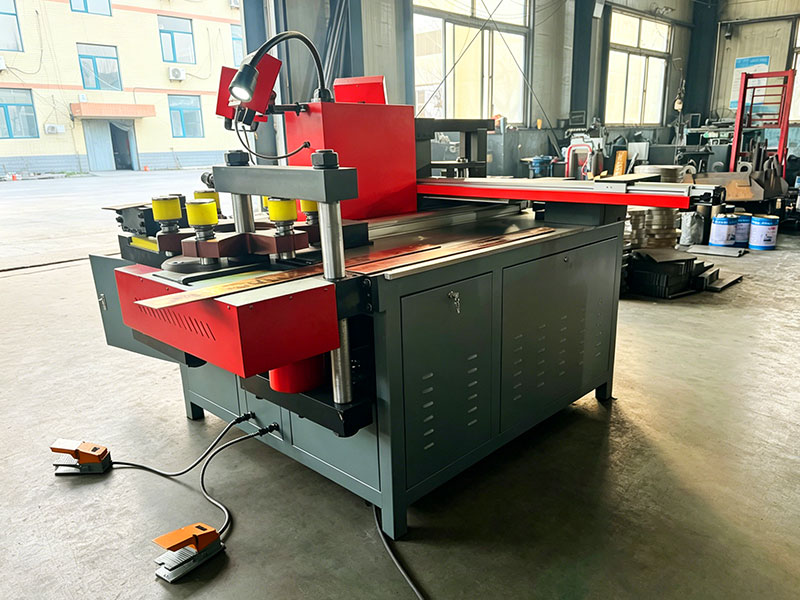

آلة معالجة قضبان التوصيل CNC DXJ-80CN PRO

Function:

Core Parameters:

مقدمة

استفسر الآن

الوصف

الطراز: DXJ-803CN PRO CNC full servo positioning busbar processing machine، تموضع سيرفو دقيق، أخطاء أقل وكفاءة أعلى.

دقة الثني ±0.2°، شوط مقياس الثني 1000mm، شوط مقياس التثقيب للمحور X 200mm وللمحور Y 1000mm. مع التغذية التلقائية، يمكن تثقيب عدة فتحات بشكل متواصل دون الحاجة إلى فك وتجميع قضبان التوصيل مرة أخرى، مما يحسن الكفاءة بشكل كبير. شوط مقياس القص 1000mm

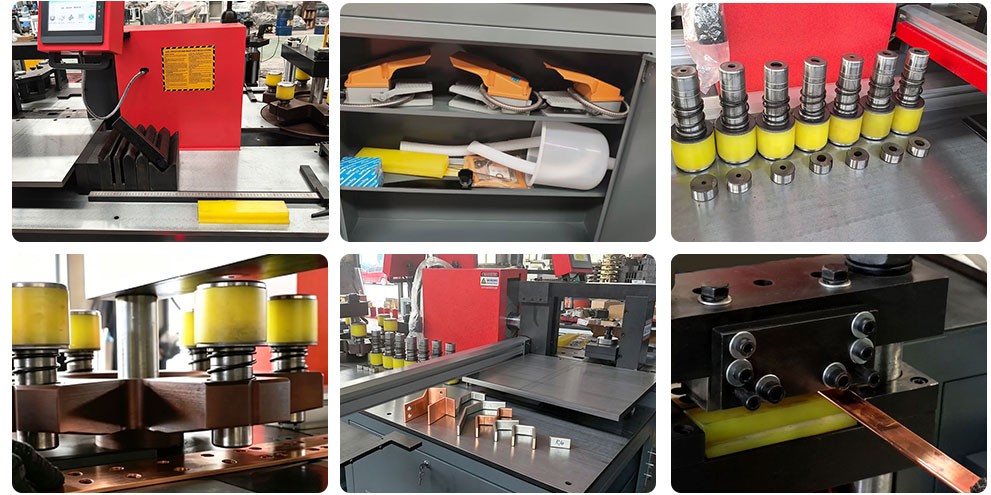

دقة التموضع المتكرر هي ±0.02°. القوالب القياسية مكتملة: فتحات دائرية Φ7/Φ9/Φ11/Φ13/Φ17/Φ21، فتحات بيضاوية Φ13×18، Φ17×21، كما يأتي مع مجموعتين من الانحناءات المسطحة.

تعتمد آلة معالجة قضبان التوصيل ذات التموضع المؤازر الكامل هذه على محرك سيرفو + قيادة برغي عالية الدقة لتحقيق تموضع أوتوماتيكي ودقيق بالكامل للمحورين X وY.

مقارنةً بالتموضع اليدوي التقليدي، فهي أسرع وأكثر دقة وأكثر اتساقًا. وهي مناسبة بشكل خاص لمعالجة قضبان النحاس كبيرة الحجم وعالية الدقة.

تموضع أوتوماتيكي كامل بالسيرفو: لا حاجة لفرجار يدوي، إدخال الأبعاد بنقرة واحدة، تموضع تلقائي، تموضع دقيق ومستقر.

Parameter

الطراز	DXJ-803CN
القوة القصوى للقطع (KN)	800
أقصى عرض للقطع (mm)	300
أقصى سُمك للقطع (mm)	20
شوط السيرفو الفعّال للقطع（mm）	1000
أقصى قوة تثقيب (KN)	800
أقصى عرض للتثقيب (mm)	300
أقصى سُمك للتثقيب (mm)	20
نطاق التثقيب (mm)	Φ4.3-Φ36
محطة التثقيب	6
شوط المحور X الفعّال للتثقيب (mm)	200(الأحجام المخصصة متاحة عند الطلب)
شوط المحور Y الفعّال للتثقيب (mm)	1000
أقصى قوة ثني (KN)	800
سُمك الثني العمودي * العرض (mm)	10X100
سُمك الثني المسطح * العرض (mm)	20X300
شوط السيرفو الفعّال للثني（mm）	1000
الأبعاد الخارجية (mm)	2050X1600X1650
قدرة المحرك (KW)	3X7.5KW
جهد الطاقة	380V 50HZ
مزود بوحدة تحكم PLC	3 مجموعات (الثني)
لوحة HIM المحمولة	3set
نظام PLC	Siemens
كمية المؤازر	4
اللغة	الصينية/الإنجليزية/الروسية（يدعم لغات متعددة）
وزن الآلة (KG)	2350
