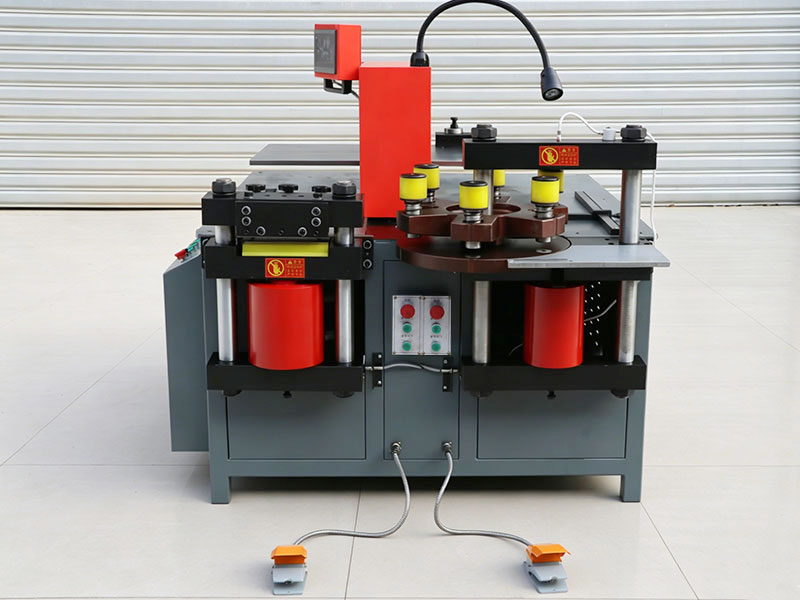

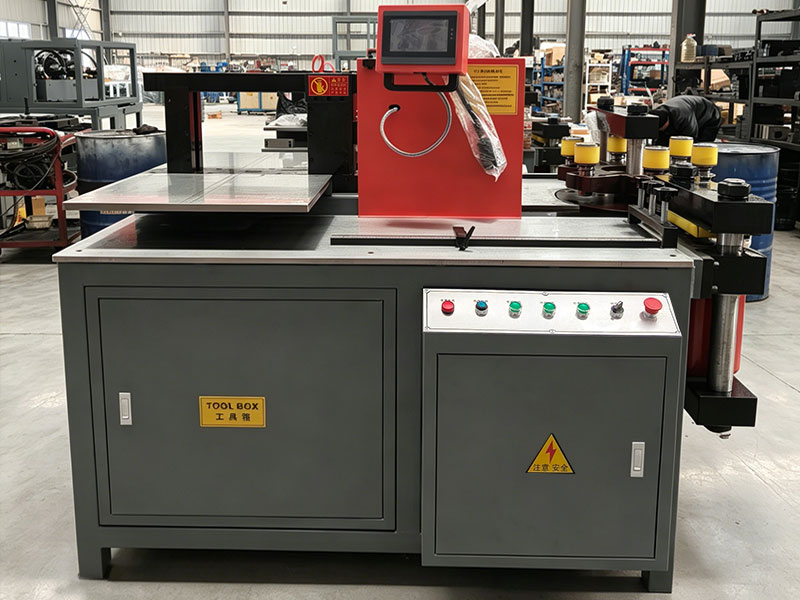

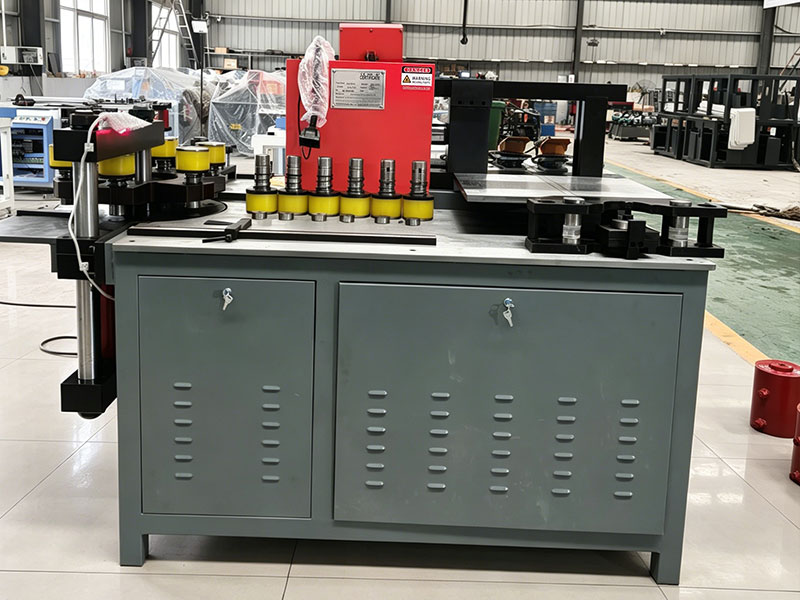

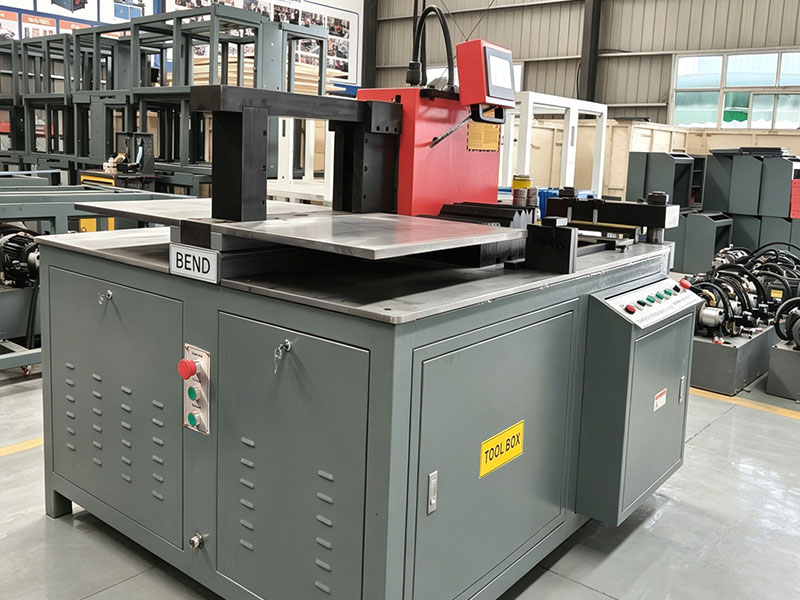

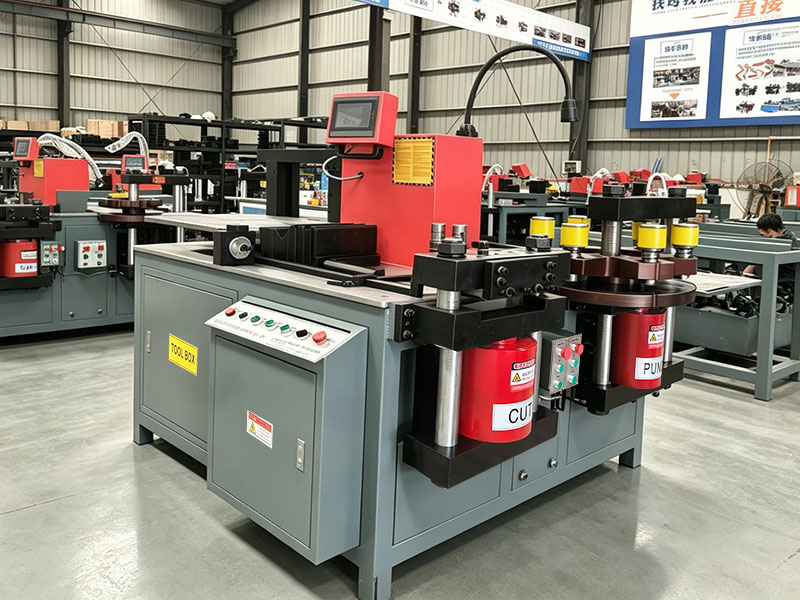

آلة قضبان التوصيل 3 في 1 DXJ-50CN

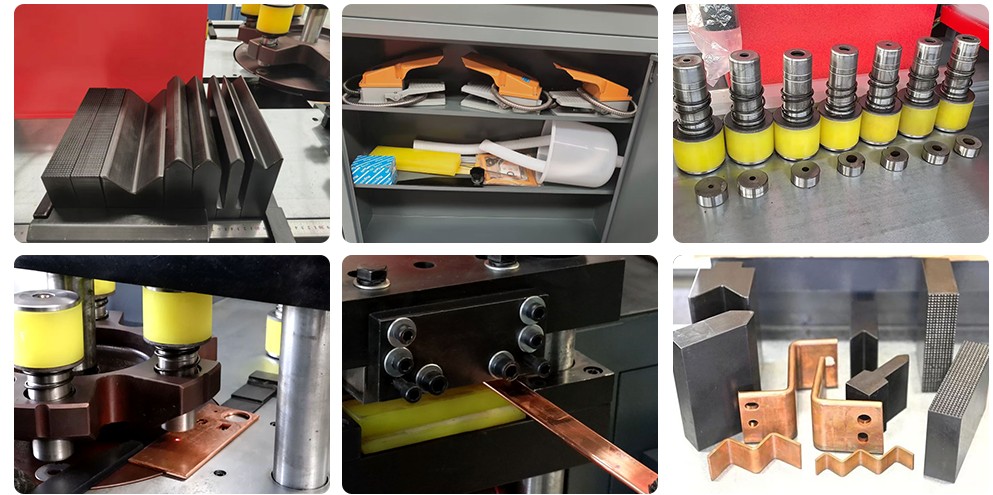

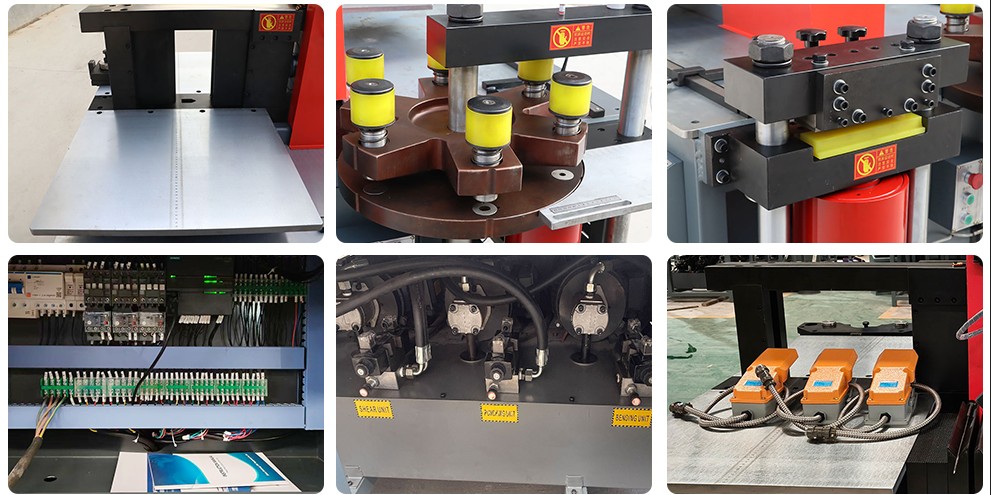

تتميز ماكينة معالجة قضبان التوزيع DXJ-503ESK هذه بثلاث محطات هيدروليكية تعمل بشكل مستقل للثقب والقص والثني. يمكن للمحطات الثلاث العمل في الوقت نفسه دون التأثير على بعضها البعض. كما أن القوالب القياسية كاملة: ثقوب دائرية Φ7/Φ9/Φ11/Φ13/Φ17/Φ21، وثقوب طولية Φ13×18، Φ17×21، بالإضافة إلى 3 مجموعات من الثني المسطح ومجموعة واحدة من النقش.

يبلغ القطر الإجمالي لأسطوانة محطة القص 245mm/القطر الداخلي 190mm/قضيب المكبس 120mm/قوة القص 800KN. ويمكنها معالجة قضبان النحاس والألمنيوم بعرض يصل إلى 260mm وسمك 16mm. يعتمد الثقب على ثلاث طرق تموضع: الليزر + المسطرة المزدوجة + دبوس التموضع. وقد اجتازت قوالب الثقب اختبار التعب بالكامل، ويمكن ثقب 5,000 ثقب متتالية دون فشل، بمعدل 0.2 دقيقة/ثقب، ويبلغ الحد الأدنى لقطر الثقب ϕ3.2mm. ويبلغ الحد الأقصى لقطر الثقب ϕ35mm. وتبلغ دقة الثني ±0.5°، والحد الأدنى للمعالجة هو سماكة 3mm وعرض 20mm، والحد الأقصى للمعالجة هو سماكة 16mm وعرض 260mm. قص بعمودين، مقطع عرضي أملس، دون زوائد أو خردة أو زوايا هابطة. يتمتع المحرك النحاسي النقي 100% بضمان لمدة 5 سنوات، وقالب الثقب Cr12MoV، وقالب الثني والتشكيل 45#، وهي متينة ومقاومة للاهتراء. نظام تحكم Siemens PLC، مستقر وموثوق، إدخال زاوية مباشر، مع ذاكرة، ويدعم اللغات الإنجليزية/الروسية/التايلاندية/الفيتنامية.
