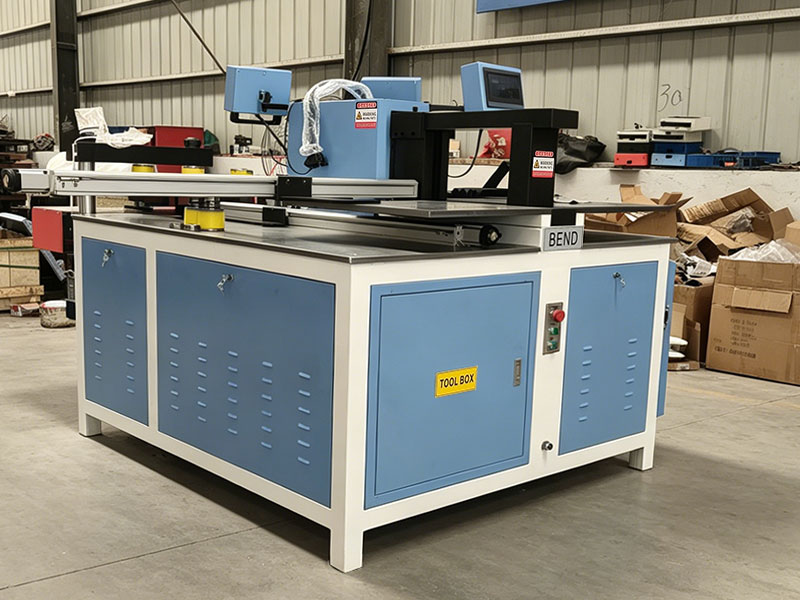

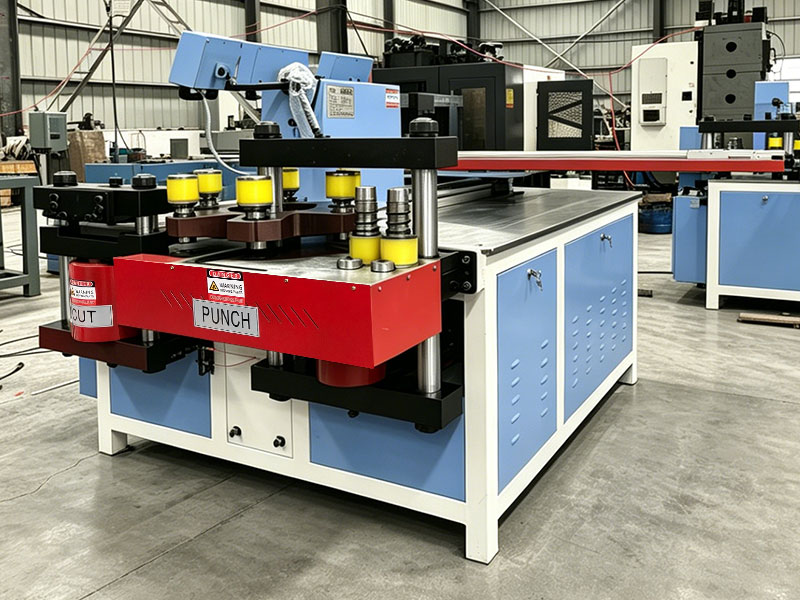

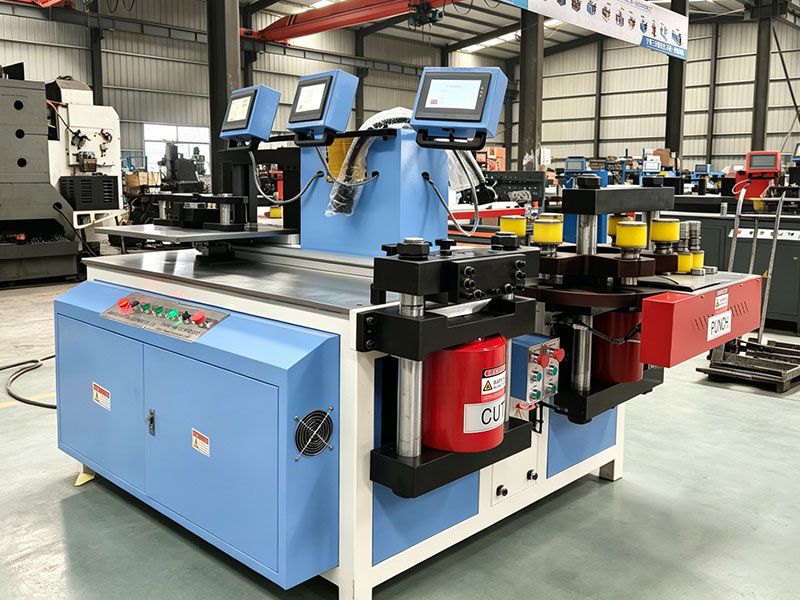

DXJ-50CN PRO آلة ثني قضبان التوزيع CNC

Function:

Core Parameters:

DXJ-503CN	260mm	16mm
型号	الحد الأقصى للعرض	الحد الأقصى للسماكة
500KN	380V50HZ	Siemens
الضغوط	الجهد	PLC system

استفسر الآن

الوصف

الطراز: DXJ-503CN PRO ماكينة معالجة قضبان التوصيل CNC كاملة المؤازرة مع تحديد موضع دقيق، أخطاء أقل وكفاءة أعلى.

دقة الثني ±0.2°، شوط مقياس الثني 1000mm، شوط مقياس التثقيب لمحور X 200mm ومحور Y 1000mm. مع التغذية التلقائية، يمكن ثقب عدة فتحات بشكل متواصل دون الحاجة إلى فك وتركيب قضبان التوصيل بشكل متكرر، مما يحسن الكفاءة بشكل كبير. شوط مقياس القص 1000mm

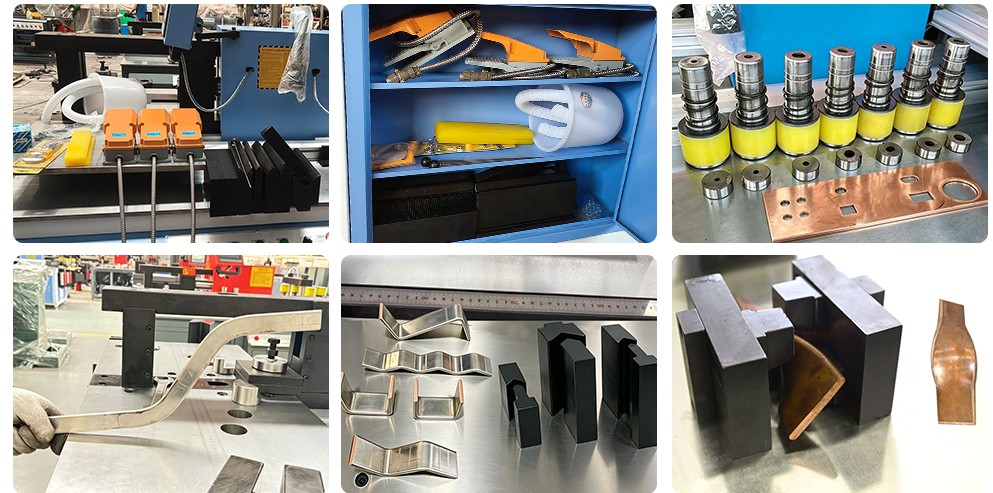

دقة التموضع المتكرر هي ±0.02°. القوالب القياسية كاملة: فتحات دائرية Φ7/Φ9/Φ11/Φ13/Φ17/Φ21، فتحات بيضاوية Φ13×18، Φ17×21، بالإضافة إلى 3 مجموعات من الانحناءات المسطحة ومجموعة واحدة من النقش البارز.

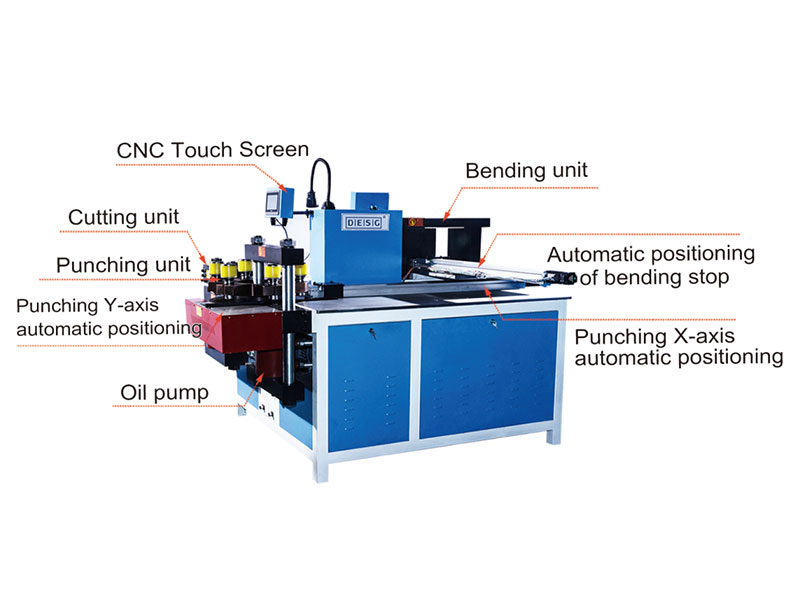

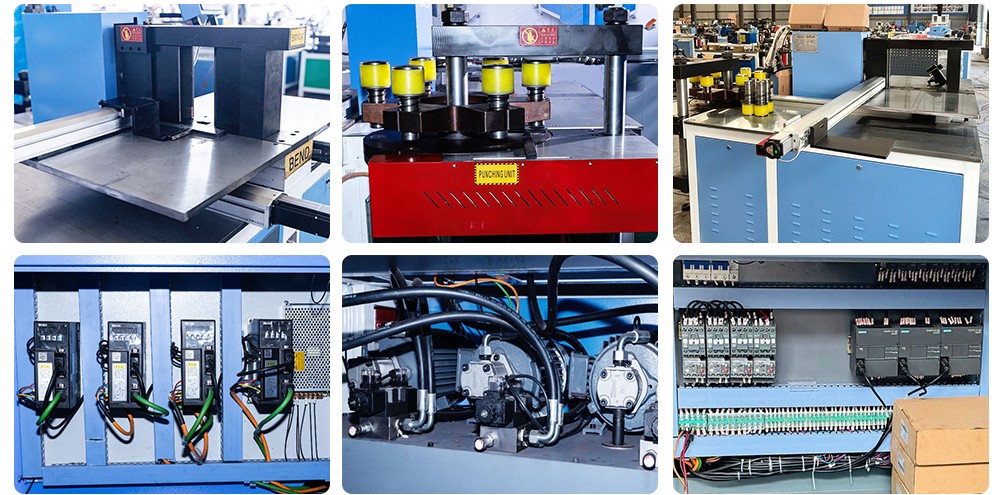

تستخدم ماكينة معالجة قضبان التوصيل كاملة المؤازرة هذه محرك مؤازر + ناقل لولبي عالي الدقة لتحقيق التموضع التلقائي والدقيق بالكامل لمحوري X وY.

وبالمقارنة مع التموضع اليدوي التقليدي، فهي أسرع وأكثر دقة وأكثر اتساقًا. وهي مناسبة بشكل خاص لمعالجة قضبان النحاس كبيرة الحجم وعالية الدقة.

تموضع تلقائي كامل المؤازرة: لا حاجة لاستخدام القدمة اليدوية، إدخال الأبعاد بنقرة واحدة، تموضع تلقائي، تموضع دقيق ومستقر.

Parameter

الطراز	DXJ-503CN
أقصى قوة قص (KN)	800
أقصى عرض قص (mm)	260
أقصى سماكة قص (mm)	16
شوط سيرفو القص الفعّال（mm）	1000
أقصى قوة تثقيب (KN)	500
أقصى عرض تثقيب (mm)	260
أقصى سماكة تثقيب (mm)	16
نطاق التثقيب (mm)	Φ4.3-Φ36
محطة التثقيب	6
شوط X الفعّال لمحور التثقيب(mm)	200(Custom sizes available upon request)
شوط Y الفعّال لمحور التثقيب (mm)	1000
أقصى قوة ثني (KN)	500
سماكة الثني العمودي * العرض (mm)	10X100
سماكة الثني المسطح * العرض (mm)	16X260
شوط سيرفو الثني الفعّال（mm）	700
الأبعاد الخارجية(mm)	1980X1520X1400
قدرة المحرك(KW)	3X5.5KW
جهد الطاقة	380V 50HZ
مزود بوحدة تحكم PLC	3 set (Bending)
لوحة متنقلة HIM	3set
نظام PLC	Siemens
كمية السيرفو	4
اللغة	الصينية/الإنجليزية/الروسية（يدعم لغات متعددة）
وزن الماكينة(KG)	2350
