ماكينة قضبان التوصيل CNC 3 في 1

تم تصميم هذه الماكينة متعددة الوظائف ونصف الآلية من DXJ™، وتتميز بتموضع تلقائي متقدم عبر المؤازر لتقديم حلول عالية الدقة لثني قضبان التوصيل وثقبها وقطعها.

الرئيسية ➜ Products ➜ آلة قضبان التوصيل CNC 3 في 1

متخصصون في معدات معالجة قضبان التوصيل CNC ومعدات الصفائح المعدنية CNC

نحن شركة مصنّعة محترفة تعمل في البحث والتطوير والإنتاج والبيع والخدمة لمعدات معالجة قضبان التوصيل CNC ومعدات الصفائح المعدنية CNC. تشمل المنتجات الرئيسية: ماكينات معالجة قضبان التوصيل CNC، وماكينات الثقب والقص لقضبان التوصيل CNC، وماكينات ثني قضبان التوصيل CNC، وماكينات معالجة القضبان النحاسية ثلاثية المحطات، والمعدات الخاصة بقنوات قضبان التوصيل، وغيرها، والتي تُستخدم على نطاق واسع في مجموعات الجهد العالي والمنخفض الكاملة، ونقل وتوزيع الطاقة، والطاقة الجديدة، والسكك الحديدية، ومعدات الاتصالات وغيرها من المجالات.

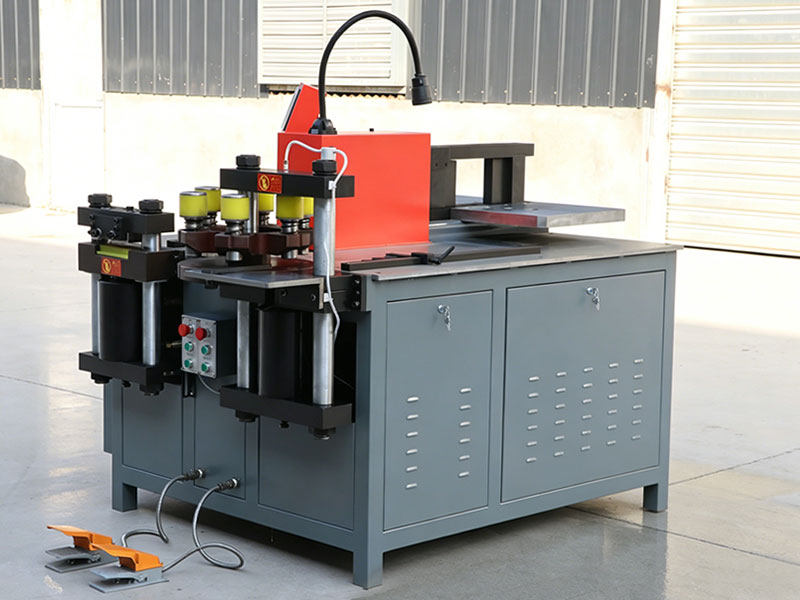

تتكون ماكينة قضبان التوصيل CNC 3 في 1 لدينا من وحدات الثني والثقب والقص، ومزوّدة بثلاث محطات هيدروليكية مستقلة. يمكن لمحطات العمل الثلاث أن تعمل في الوقت نفسه دون أي تداخل فيما بينها. وتحقق قطع قضبان التوصيل النحاسية دون نتوءات، ودون انهيار الزاوية، ودون هدر.

تم اعتماد محرك نحاس نقي 100%، وقالب ثقب Cr12MoV، وقالب ثني مطروق 45# لضمان عمر خدمة طويل ومقاومة عالية للتآكل. وحدة الثني مزوّدة بنظام Siemens PLC، وتدعم 6 أنواع أساسية من الثني بما في ذلك الأشكال L وZ وU، مع توفر زوايا ثني خاصة مخصصة. تصل دقة الثني إلى ±0.5°. نظام تحكم Siemens PLC، مستقر وموثوق، ونقل مباشر للزاوية، مع ذاكرة، ويدعم الإنجليزية/الروسية/التايلاندية/لغات أخرى.

أرسل لنا رسالة

كيفية شراء ماكينة مناسبة لقضبان التوصيل CNC

يوصي فريق الهندسة لدينا في DXJ™ بالطراز المثالي لماكينة قضبان التوصيل بناءً على الحد الأقصى لسماكة وعرض مواد المعالجة لديك. تقدم سلسلة ماكينات قضبان التوصيل CNC 3 في 1 لدينا ثلاثة طرازات مزودة بمضخات هيدروليكية 300KN و500KN و800KN، وقادرة على معالجة قضبان التوصيل النحاسية بسماكات/عروض تصل إلى 15mm/160mm و16mm/260mm و20mm/300mm على التوالي.

تتكون ماكينة قضبان التوصيل CNC الثلاثية من DXJ™ من وحدة قص ووحدة ثقب ووحدة ثني. وكل وحدة مزوّدة بنظام تشغيل هيدروليكي مستقل ويمكن تشغيلها بواسطة 3 أشخاص في الوقت نفسه. وتعتمد وحدة الثني نظام Siemens PLC وتدعم ستة أنواع من أوضاع ثني قضبان التوصيل، بما في ذلك الأشكال L وZ وU، مع نطاق خطأ يبلغ ±0.3°.

Model	DXJ-303CN	DXJ-503CN	DXJ-803CN
Max.Bending Thickness/Width	15mm/160mm	16mm/260mm	20mm/300mm
Bending Error	±0.3º	±0.3º	±0.3º
Max. Cutting Thickness/Width	15mm/160mm	16mm/260mm	20mm/300mm
Punching Diameter	Φ3.2-Φ35	Φ3.2-Φ35	Φ3.2-Φ35
Punching Station	6	6	6
Cylinder Pressure	300KN	500KN	800KN
Motor Power	4KW*3	5.5KW*3	7.5KW*3
Power Voltage	380V 50HZ	380V 50HZ	380V 50HZ
Having PLC Controller	1 set(Bending)	1 set(Bending)	1 set(Bending)
HIM Mobile Panel	1 set	1 set	1 set
Language	Chinese/English/Russian	Chinese/English/Russian	Chinese/English/Russian

ما هي وظائف ماكينة قضبان التوصيل CNC؟

تدمج ماكينة قضبان التوصيل CNC من DXJ™ ثلاث وحدات عمل مستقلة: الثني والثقب والقص، لتوفير حل تصنيع متعدد الاستخدامات 3 في 1. ومن خلال تبديل القوالب المختلفة على كل محطة عمل مستقلة، يمكن للمشغلين ثني قضبان التوصيل النحاسية أو الألومنيومية بسهولة بزوايا مختلفة وثقب ثقوب بأشكال وأحجام متنوعة.
وللتلبية الكاملة لمتطلبات معالجة قضبان التوصيل النحاسية وفق المعايير الدولية التقليدية، تأتي كل معدات DXJ™ بشكل قياسي مع حزمة أدوات شاملة عالية الجودة: 5 مجموعات من قوالب الثني، و8 مجموعات من قوالب الثقب، ومجموعة واحدة من قوالب النقش، ومجموعة واحدة من قوالب القص، كما هو موضح في الجدول أدناه:

Punching Mold	Φ7, Φ9, Φ11, Φ13, Φ17, Φ21, Φ1318, Φ1721
Bending Mold	R3, R5, R10, R50, U-SHAPE Mold
Embossing Mold	1 Set
Cutting Mold	1 Set
Foot switch	3 Set

محرك سيرفو SSF060010TP
PLC Siemens
محركات صناعية
وحدات طاقة هيدروليكية
لولب كروي بدرجة أرضية
خزانة تحكم آلة معالجة قضبان التوصيل

How to use cnc busbar machine?

توفر ماكينة قضبان التوصيل 3 في 1 CNC من DXJ™ تشغيلًا ذكيًا بدرجة عالية. في التشغيل الأول، يقوم المشغلون ببساطة بإدخال معلمات رسم قضيب التوصيل—بما في ذلك زوايا الثني وأطوال القص وإحداثيات الثقب—في برنامج PLC عبر لوحة لمس HMI سهلة الاستخدام. يتم حفظ هذه البرامج بشكل دائم في ذاكرة النظام ويمكن استدعاؤها فورًا للدفعات المستقبلية، مما يلغي تمامًا إدخال البيانات المتكرر.

بعد التحقق من المعلمات واختيار القوالب الصحيحة، يمكن للمشغل تنفيذ تسلسل معالجة قضيب التوصيل بالكامل بسلاسة بمجرد الضغط على مفتاح دواسة القدم. ولا يلزم أي تدخل يدوي إضافي، مما يضمن أقصى درجات سلامة المشغل مع تعزيز إنتاجية الورشة بشكل كبير.

من حيث المبدأ، تختلف قدرة الثقب لقالب الثقب ذي المواصفة نفسها باختلاف طرازات ماكينات قضبان التوصيل DXJ™. فعلى سبيل المثال، تعتمد السماكة القصوى للمادة التي يمكن لقالب Φ13 التعامل معها بدرجة كبيرة على تكوين المعدات المحددة. ومع ذلك، ولضمان أفضل دقة في المعالجة وإطالة عمر الأدوات، نوصي بشدة بألا تتجاوز سماكة قضيب التوصيل المُعالَج المواصفة الاسمية لقالب الثقب المختار؛ فعلى سبيل المثال، صُمم قالب الثقب Φ7 لحد أقصى لسماكة الثقب يبلغ 6mm.
ولإرشاد ورشتكم نحو إنتاج آمن وعالي الكفاءة، حدّد مهندسو DXJ™ الفنيون نطاق قدرة الثقب الدقيق لكل مواصفة قالب عبر طرازات معداتنا المتنوعة، كما هو موضح بالتفصيل في الجدول أدناه:

Model	DXJ-303CN	DXJ-503CN	DXJ-803CN
Φ7	2-6mm	2-6mm	2-6mm
Φ9	2-8mm	2-8mm	2-8mm
Φ11	6-10mm	6-10mm	6-10mm
Φ13	6-12mm	6-16mm	6-20mm
Φ17	8-12mm	8-16mm	8-20mm
Φ21	8-12mm	8-16mm	8-20mm
Φ13*18	8-12mm	8-16mm	8-20mm
Φ17*21	8-12mm	8-16mm	8-20mm

أين يمكن شراء ماكينة قضبان التوصيل CNC؟

في قطاع تصنيع ماكينات قضبان التوصيل CNC عالميًا، يتمتع الموردون الصينيون بميزة تنافسية لا مثيل لها من حيث الكلفة والكفاءة. وبصفتها شركة مصنّعة ذات خبرة طويلة في الصين، أقامت DXJ™ تعاونًا استراتيجيًا طويل الأمد مع عمالقة صناعيين عالميين مثل ABB وSiemens. ونعمل معًا على تطوير وابتكار تقنيات الأتمتة المتقدمة وتصنيع قضبان التوصيل المعقدة، لتقديم حلول متعددة الاستخدامات وذكية لمعالجة قضبان التوصيل لمصنّعي المعدات الكهربائية حول العالم.

انطلاقًا من رؤية للتعاون العالمي، ترحّب DXJ™ بحرارة بالشركات الدولية ونظراء تصنيع لوحات التوزيع الكهربائية لزيارة مصنعنا المتطور لآلات قضبان التوصيل في الصين لإجراء التبادلات التقنية، والزيارات الميدانية، وإقامة شراكات استراتيجية.

شركاء التعاون

تموضع تلقائي كامل بالمؤازر وأتمتة عالية المستوى.

تدمج كل محطة عمل في ماكينة قضبان التوصيل النحاسية DXJ™ لولب أسطواني دقيقًا يعمل بالمؤازر. ومن خلال نظام PLC المتقدم، يمكن للمشغلين التحكم بسلاسة في أطوال المعالجة وتحديد إحداثيات المعلمات بدقة تلقائيًا لثقب قضبان التوصيل أو قطعها. وتضمن هذه الدقة الاستثنائية في القطع والثني والثقب أن يلتزم كل منتج نهائي بمعايير الجودة الصارمة، وهو عامل حاسم في التطبيقات الكهربائية حيث تحدد الدقة مباشرةً السلامة التشغيلية والكفاءة.

وفي الوقت نفسه، تعالج ماكينة قضبان التوصيل CNC من DXJ™ بسهولة أنواعًا وأبعادًا مختلفة من قضبان التوصيل عبر التحكم الذكي PLC وتشكيلات القوالب المتنوعة. وتوفر هذه القدرة العالية على التكيف أقصى درجات المرونة لبيئات التصنيع المختلفة، مما يتيح تخصيص قضبان التوصيل بشكل مثالي لتطبيقات صناعية محددة.

تكامل CNC كامل للعملية لضمان اتساق لا مثيل له في المنتج.

بدعم من وحدة التحكم Siemens CNC من الجيل الجديد وإطار PLC الناضج، توفر آلاتنا تحكمًا متزامنًا عالي الدقة للغاية في كل دورة ثني وثقب وقطع. ومن خلال تقليل التدخل اليدوي إلى أدنى حد، نضمن أن كل قضيب توصيل يتم إنتاجه يحقق نفس معايير الجودة القابلة للتكرار.
تحكم متزامن متعدد المحاور لتعظيم الإنتاج والمرونة. وبفضل تقنية CNC المتقدمة، تدعم وحدة الثقب في ماكينة معالجة قضبان التوصيل لدينا التحكم متعدد المحاور (المحاذاة المتزامنة للمحورين X وY) لتنفيذ مهام تصنيع معقدة في تمريرة واحدة، مما يقلص دورات الإنتاج بشكل كبير. وتمنح هذه المزامنة متعددة المحاور ورشتكم أقصى مرونة تشغيلية، ما يتيح لكم التعامل مع ملفات قضبان التوصيل وأشكالها وأبعادها المخصصة المتنوعة بكفاءة سلسة.
