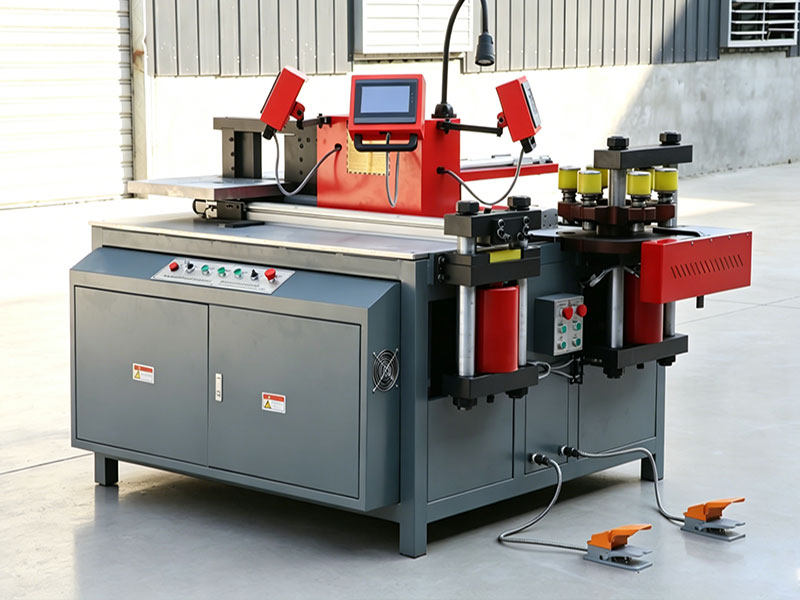

آلة قضبان التوصيل المؤازرة CNC مع التموضع التلقائي

تتميز آلة قضبان التوصيل المؤازرة CNC DXJ™ بوجود 3 محطات مستقلة والتموضع التلقائي لمحوري X/Y. استبدال القياس اليدوي بإدخال بنقرة واحدة، لتقديم تصنيع دفعات عالي الدقة وفعّال للوحات التوزيع.

الرئيسية ➜ Products ➜ آلة قضبان التوصيل CNC بمحرك سيرفو مع تحديد موضع تلقائي

الشركة المصنعة الاحترافية لآلات قضبان التوصيل، تصنيع قضبان النحاس 3 في 1

تتميز آلة قضبان التوصيل المؤازرة CNC مع التموضع التلقائي بثلاث محطات معالجة: الثقب والقص والثني. وهي مصممة بثلاثة أنظمة هيدروليكية مستقلة. يمكن لمحطتي الثقب والقص والثني العمل في الوقت نفسه. تتحكم محطة الثقب في إحداثيات الثقب عبر محركات مؤازرة وPLC، مما يحقق التموضع المستمر وثقب قطع العمل متعددة الثقوب بكفاءة ودقة عاليتين. تتحكم محطة القص تلقائيًا في حجم محدد القص عبر محركات مؤازرة وPLC، مما يجعلها مريحة وفعالة. تستخدم محطة الثني محركًا مؤازرًا للتحكم في طول الثني وتحديد موضع المحدد تلقائيًا، مما يتيح تنفيذ زوايا متعددة ومواضع ثني متعددة في برنامج واحد.
آلة معالجة قضبان التوصيل ذات التموضع المؤازر الكامل، تستخدم محركًا مؤازرًا + لولبًا عالي الدقة لتحقيق تموضع تلقائي ودقيق بالكامل لمحوري X و Y.
مقارنةً بالتموضع اليدوي التقليدي، فهي أسرع وأكثر دقة وأكثر اتساقًا. وهي مناسبة بشكل خاص لمعالجة قضبان النحاس ذات الأحجام الكبيرة والدقة العالية. لا حاجة إلى القدمة اليدوية، إدخال الأبعاد بنقرة واحدة، تموضع تلقائي، وتموضع دقيق ومستقر. تتميز الماكينة بأكملها بهيكل متين ودقة عالية وكفاءة مرتفعة. إنها أداة معالجة فعالة لخزائن توزيع الطاقة، وخزائن التبديل، ومشاريع الطاقة، ومصنعي معدات الأتمتة.

أرسل لنا رسالة

كيفية شراء ماكينة مناسبة لقضبان التوصيل CNC

يوصي فريقنا الهندسي DXJ™ بالطراز المثالي لآلة قضبان التوصيل بناءً على الحد الأقصى لسُمك وعرض مواد المعالجة الخاصة بك. توفر سلسلة آلات قضبان التوصيل CNC 3 في 1 لدينا ثلاثة طرازات مزودة بمضخات هيدروليكية بقدرات 300KN و500KN و800KN، وقادرة على معالجة قضبان النحاس حتى 15mm/160mm و16mm/260mm و20mm/300mm على التوالي.

بخلاف آلة قضبان التوصيل CNC 3 في 1 الخاصة بنا، فإن وحدة الثني ووحدة القطع في آلة قضبان التوصيل CNC الخاصة بنا مزودتان كلتاهما بمحدد مؤازر بمدى شوط فعّال يبلغ 1000mm، وهو المسؤول عن تموضع موضع معالجة قضيب التوصيل؛ أما وحدة الثقب فمزودة بمحددَين مؤازرَين، وهما محدد مؤازر للطول بمدى شوط فعّال يبلغ 1000mm ومحدد مؤازر للعرض بمدى شوط فعّال يبلغ 200mm، وهما المسؤولان عن تموضع إحداثيات المحور X والمحور Y لثقب قضيب التوصيل.

Model	DXJ-303CN PRO	DXJ-503CN PRO	DXJ-803CN PRO
Max Bending Thickness/Width	15mm/160mm	16mm/260mm	20mm/300mm
Bending Servo Effective Stroke	700mm	700mm	1000mm
Bending Error	±1º	±1º	±1º
Max Cutting Thickness/Width	15mm/160mm	16mm/260mm	20mm/300mm
Cylinder Pressure	300KN	500KN	800KN
Punching Diameter	Φ4.3－Φ30	Φ4.3－Φ36	Φ4.3－Φ36
Punching Station	6	6	6
Punching Y-axis effective stroke (mm)	1000mm	1000mm	1000mm
Punching X-axis effective stroke(mm)	160mm	200mm	200mm
Punching Error	±0.1mm	±0.1mm	±0.1mm
Cutting Servo Length Effective Stroke	1000mm	1000mm	1000mm
Servo Motor	400W	400W	400W
Server Brand	WEIDE	WEIDE	WEIDE
Motor Power	4KW*3	5.5KW*3	7.5KW*3
Power Voltage	380V 50HZ	380V 50HZ	380V 50HZ
Having PLC Controller	3	3	3
HIM Mobile Panel	3	3	3
PLC System	Siemens	Siemens	Siemens
Servo quantity	4	4	4
Language	Chinese/English/Russian	Chinese/English/Russian	Chinese/English/Russian

ما هي وظائف ماكينة قضبان التوصيل CNC؟

تدمج ماكينة قضبان التوصيل CNC من DXJ™ ثلاث وحدات عمل مستقلة: الثني والثقب والقص، لتوفير حل تصنيع متعدد الاستخدامات 3 في 1. ومن خلال تبديل القوالب المختلفة على كل محطة عمل مستقلة، يمكن للمشغلين ثني قضبان التوصيل النحاسية أو الألومنيومية بسهولة بزوايا مختلفة وثقب ثقوب بأشكال وأحجام متنوعة.
وللتلبية الكاملة لمتطلبات معالجة قضبان التوصيل النحاسية وفق المعايير الدولية التقليدية، تأتي كل معدات DXJ™ بشكل قياسي مع حزمة أدوات شاملة عالية الجودة: 5 مجموعات من قوالب الثني، و8 مجموعات من قوالب الثقب، ومجموعة واحدة من قوالب النقش، ومجموعة واحدة من قوالب القص، كما هو موضح في الجدول أدناه:

Punching Mold	Φ7, Φ9, Φ11, Φ13, Φ17, Φ21, Φ1318, Φ1721
Bending Mold	R3, R5, R10, R50, U-SHAPE Mold
Embossing Mold	1 Set
Cutting Mold	1 Set
Foot switch	3 Set

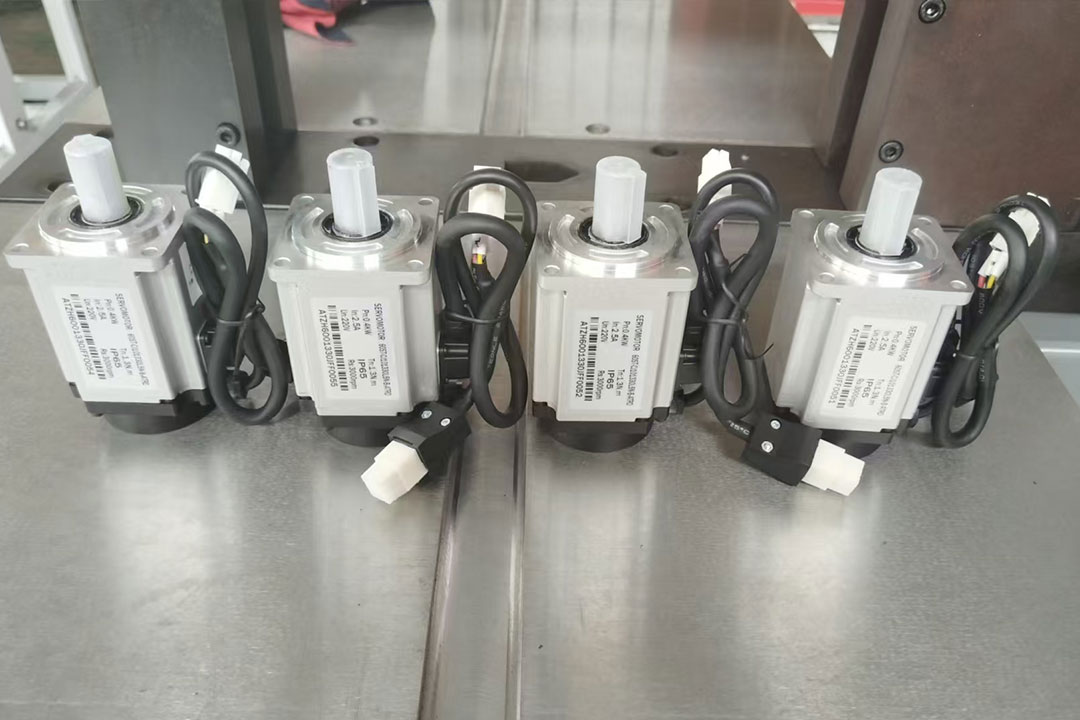

محرك مؤازر SSF060010TP
PLC من Siemens

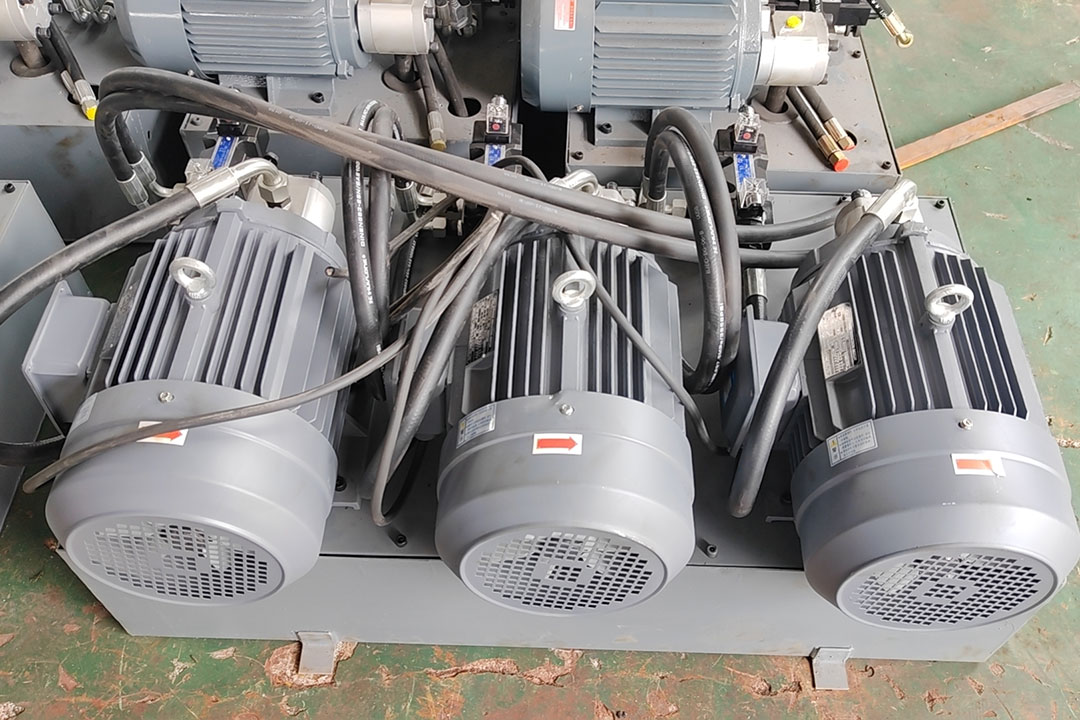

محركات صناعية

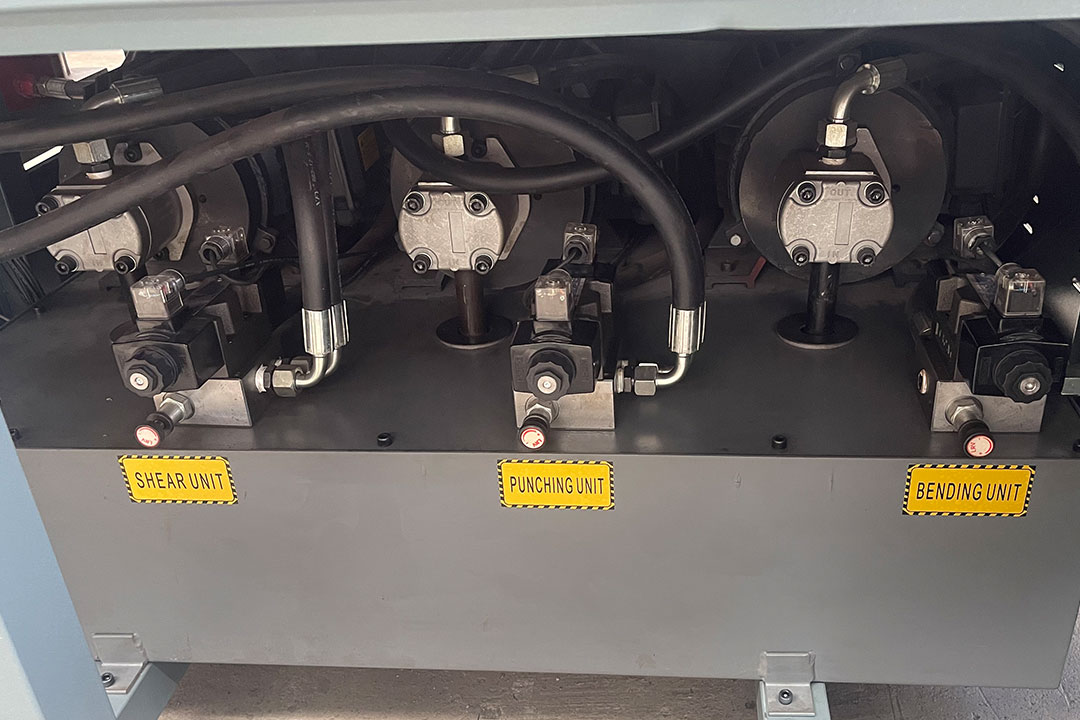

وحدات الطاقة الهيدروليكية

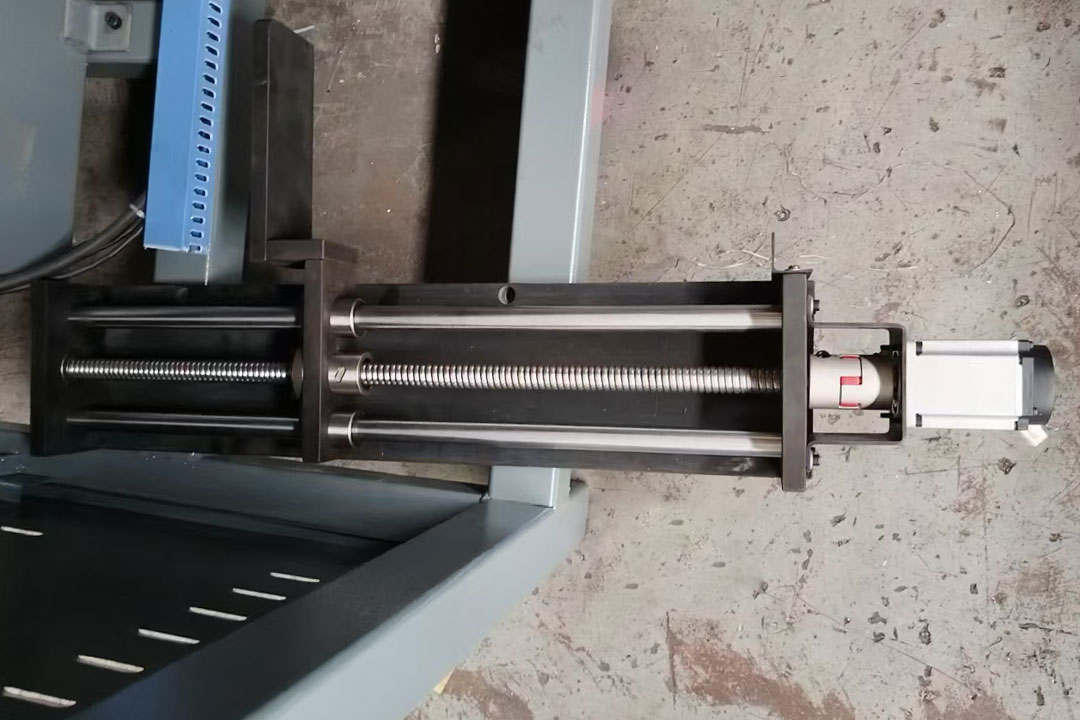

برغي دحرجة أرضي من الدرجة العالية

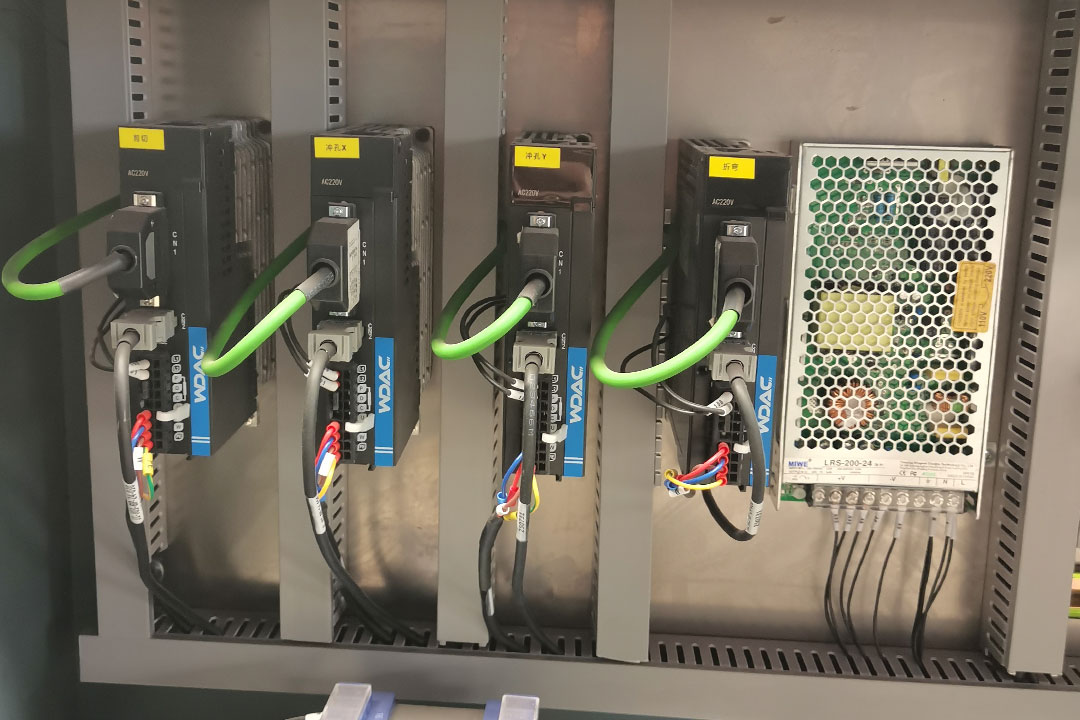

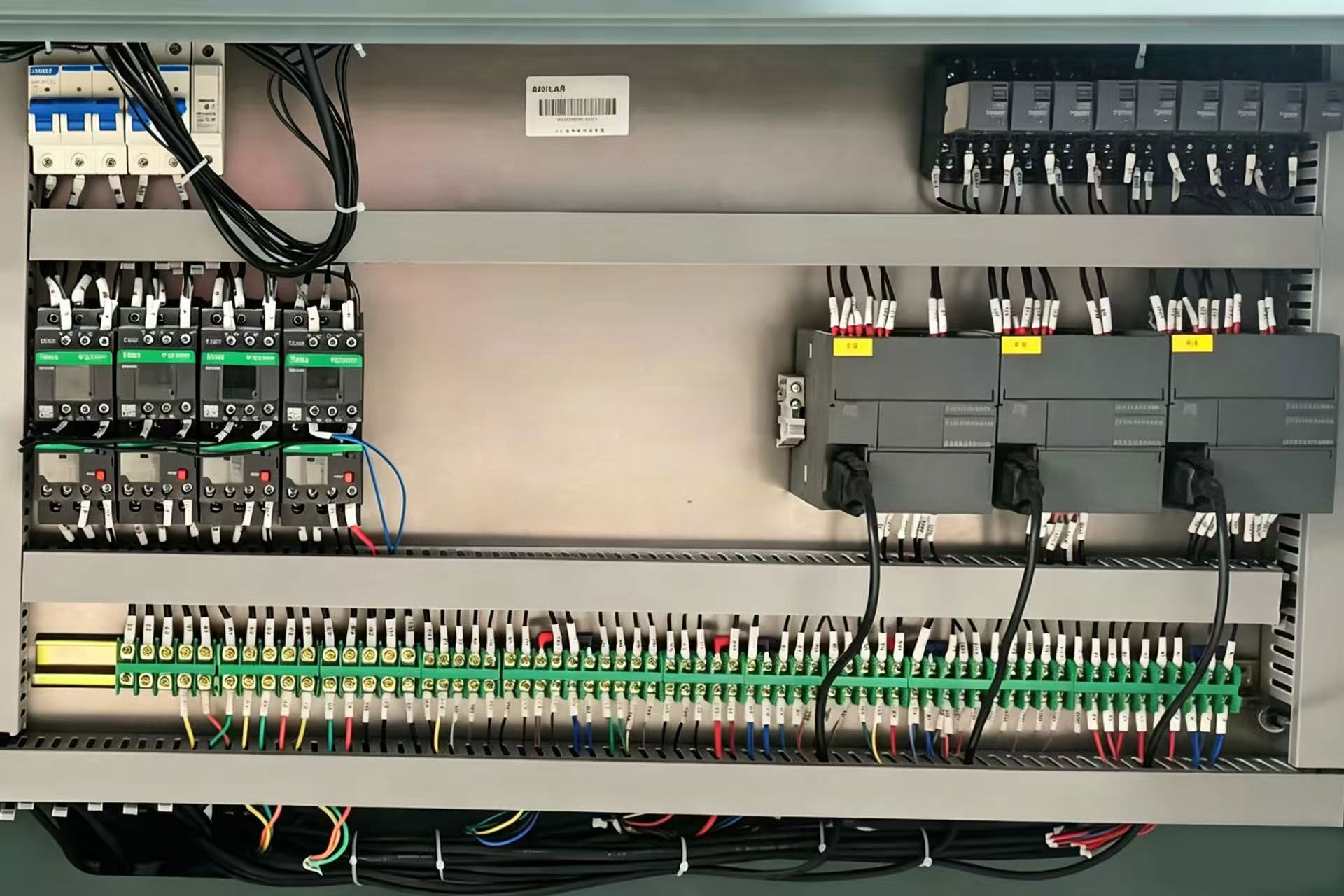

خزانة تحكم آلة معالجة قضبان التوصيل

How to use cnc busbar machine?

سلسلة آلة قضبان التوصيل المؤازرة CNC مع التموضع التلقائي، تستخدم محركًا مؤازرًا + لولبًا عالي الدقة لتحقيق التموضع التلقائي والدقيق بالكامل لمحوري X و Y.
آلة قضبان التوصيل المؤازرة CNC مع التموضع التلقائي: لا حاجة إلى القدمة اليدوية، إدخال الأبعاد بنقرة واحدة، تموضع تلقائي، وتموضع دقيق ومستقر.
يبلغ مدى شوط المسطرة الخاصة بالثني 1000mm، ويبلغ مدى شوط مسطرة الثقب 200mm على المحور X و1000mm على المحور Y. ومع التغذية التلقائية، يمكن ثقب ثقوب متعددة بشكل متواصل دون الحاجة إلى فك وتركيب قضيب التوصيل بشكل متكرر، مما يحسن الكفاءة بشكل كبير.

بعد التحقق من المعلمات واختيار القالب الصحيح، يحتاج المشغل فقط إلى الضغط على مفتاح القدم لتنفيذ تسلسل تشغيل قضيب التوصيل بالكامل بسلاسة. لا حاجة إلى تدخل يدوي إضافي، مما يزيد من سلامة المشغل إلى أقصى حد ويعزز إنتاجية الورشة بشكل كبير.

من حيث المبدأ، تختلف قدرة الثقب لقالب الثقب ذي المواصفة نفسها باختلاف طرازات ماكينات قضبان التوصيل DXJ™. فعلى سبيل المثال، تعتمد السماكة القصوى للمادة التي يمكن لقالب Φ13 التعامل معها بدرجة كبيرة على تكوين المعدات المحددة. ومع ذلك، ولضمان أفضل دقة في المعالجة وإطالة عمر الأدوات، نوصي بشدة بألا تتجاوز سماكة قضيب التوصيل المُعالَج المواصفة الاسمية لقالب الثقب المختار؛ فعلى سبيل المثال، صُمم قالب الثقب Φ7 لحد أقصى لسماكة الثقب يبلغ 6mm.
ولإرشاد ورشتكم نحو إنتاج آمن وعالي الكفاءة، حدّد مهندسو DXJ™ الفنيون نطاق قدرة الثقب الدقيق لكل مواصفة قالب عبر طرازات معداتنا المتنوعة، كما هو موضح بالتفصيل في الجدول أدناه:

Model	DXJ-303CN	DXJ-503CN	DXJ-803CN
Φ7	2-6mm	2-6mm	2-6mm
Φ9	2-8mm	2-8mm	2-8mm
Φ11	6-10mm	6-10mm	6-10mm
Φ13	6-12mm	6-16mm	6-20mm
Φ17	8-12mm	8-16mm	8-20mm
Φ21	8-12mm	8-16mm	8-20mm
Φ13*18	8-12mm	8-16mm	8-20mm
Φ17*21	8-12mm	8-16mm	8-20mm

أين يمكن شراء ماكينة قضبان التوصيل CNC؟

في قطاع تصنيع ماكينات قضبان التوصيل CNC عالميًا، يتمتع الموردون الصينيون بميزة تنافسية لا مثيل لها من حيث الكلفة والكفاءة. وبصفتها شركة مصنّعة ذات خبرة طويلة في الصين، أقامت DXJ™ تعاونًا استراتيجيًا طويل الأمد مع عمالقة صناعيين عالميين مثل ABB وSiemens. ونعمل معًا على تطوير وابتكار تقنيات الأتمتة المتقدمة وتصنيع قضبان التوصيل المعقدة، لتقديم حلول متعددة الاستخدامات وذكية لمعالجة قضبان التوصيل لمصنّعي المعدات الكهربائية حول العالم.

انطلاقًا من رؤية للتعاون العالمي، ترحّب DXJ™ بحرارة بالشركات الدولية ونظراء تصنيع لوحات التوزيع الكهربائية لزيارة مصنعنا المتطور لآلات قضبان التوصيل في الصين لإجراء التبادلات التقنية، والزيارات الميدانية، وإقامة شراكات استراتيجية.

شركاء التعاون

تموضع تلقائي كامل بالمؤازر وأتمتة عالية المستوى.

تدمج كل محطة عمل في ماكينة قضبان التوصيل النحاسية DXJ™ لولب أسطواني دقيقًا يعمل بالمؤازر. ومن خلال نظام PLC المتقدم، يمكن للمشغلين التحكم بسلاسة في أطوال المعالجة وتحديد إحداثيات المعلمات بدقة تلقائيًا لثقب قضبان التوصيل أو قطعها. وتضمن هذه الدقة الاستثنائية في القطع والثني والثقب أن يلتزم كل منتج نهائي بمعايير الجودة الصارمة، وهو عامل حاسم في التطبيقات الكهربائية حيث تحدد الدقة مباشرةً السلامة التشغيلية والكفاءة.

وفي الوقت نفسه، تعالج ماكينة قضبان التوصيل CNC من DXJ™ بسهولة أنواعًا وأبعادًا مختلفة من قضبان التوصيل عبر التحكم الذكي PLC وتشكيلات القوالب المتنوعة. وتوفر هذه القدرة العالية على التكيف أقصى درجات المرونة لبيئات التصنيع المختلفة، مما يتيح تخصيص قضبان التوصيل بشكل مثالي لتطبيقات صناعية محددة.

تكامل CNC كامل للعملية لضمان اتساق لا مثيل له في المنتج.

بدعم من وحدة التحكم Siemens CNC من الجيل الجديد وإطار PLC الناضج، توفر آلاتنا تحكمًا متزامنًا عالي الدقة للغاية في كل دورة ثني وثقب وقطع. ومن خلال تقليل التدخل اليدوي إلى أدنى حد، نضمن أن كل قضيب توصيل يتم إنتاجه يحقق نفس معايير الجودة القابلة للتكرار.
تحكم متزامن متعدد المحاور لتعظيم الإنتاج والمرونة. وبفضل تقنية CNC المتقدمة، تدعم وحدة الثقب في ماكينة معالجة قضبان التوصيل لدينا التحكم متعدد المحاور (المحاذاة المتزامنة للمحورين X وY) لتنفيذ مهام تصنيع معقدة في تمريرة واحدة، مما يقلص دورات الإنتاج بشكل كبير. وتمنح هذه المزامنة متعددة المحاور ورشتكم أقصى مرونة تشغيلية، ما يتيح لكم التعامل مع ملفات قضبان التوصيل وأشكالها وأبعادها المخصصة المتنوعة بكفاءة سلسة.
