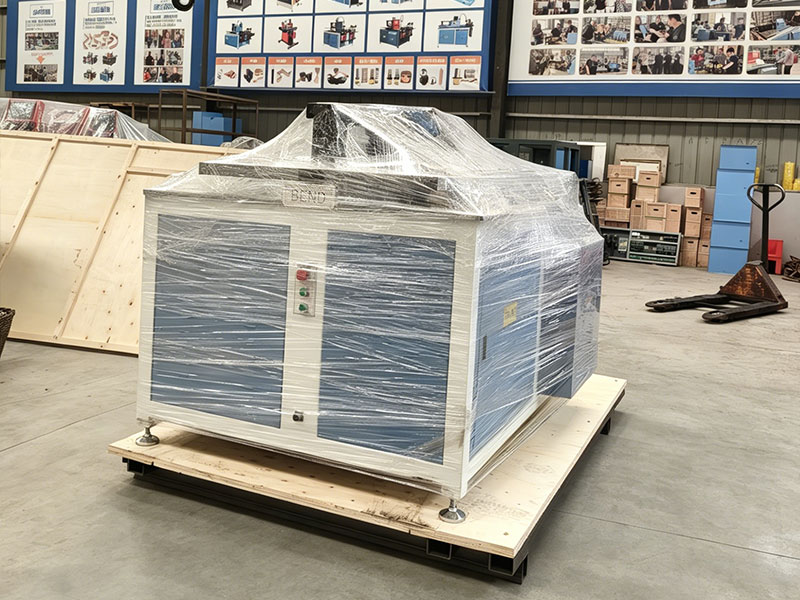

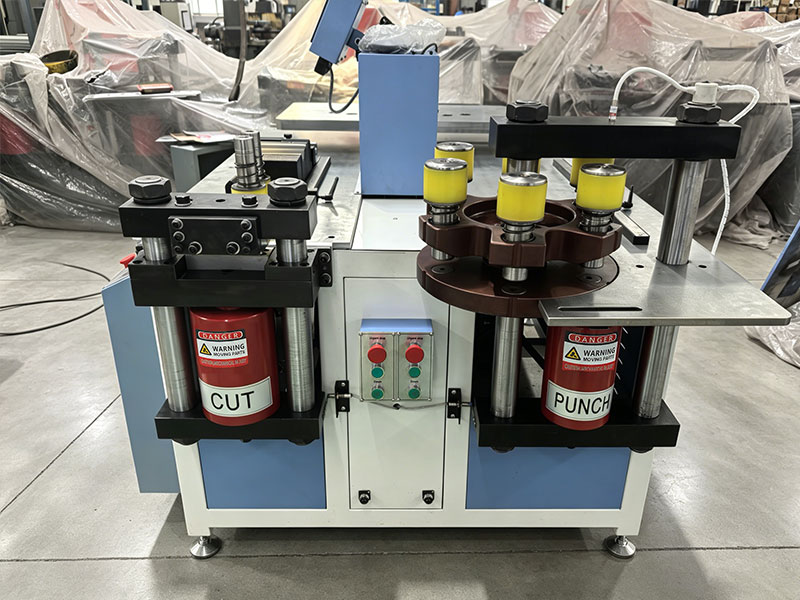

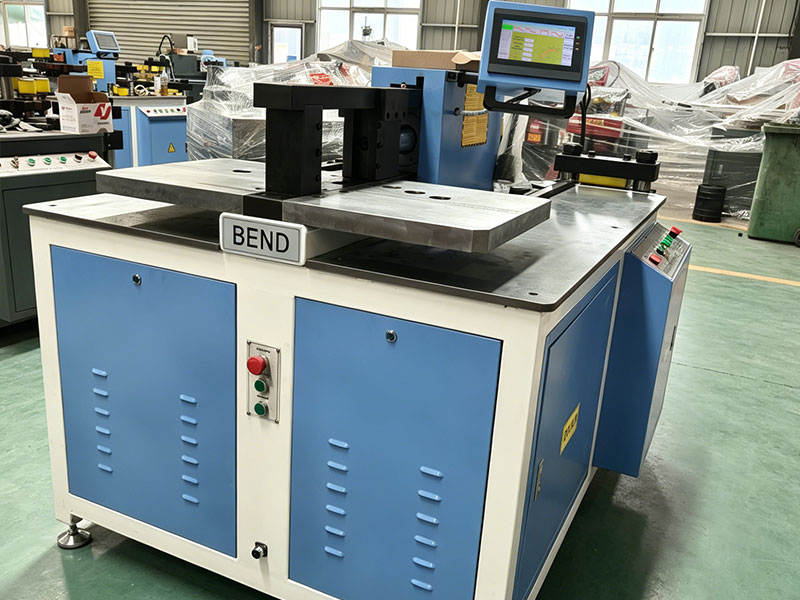

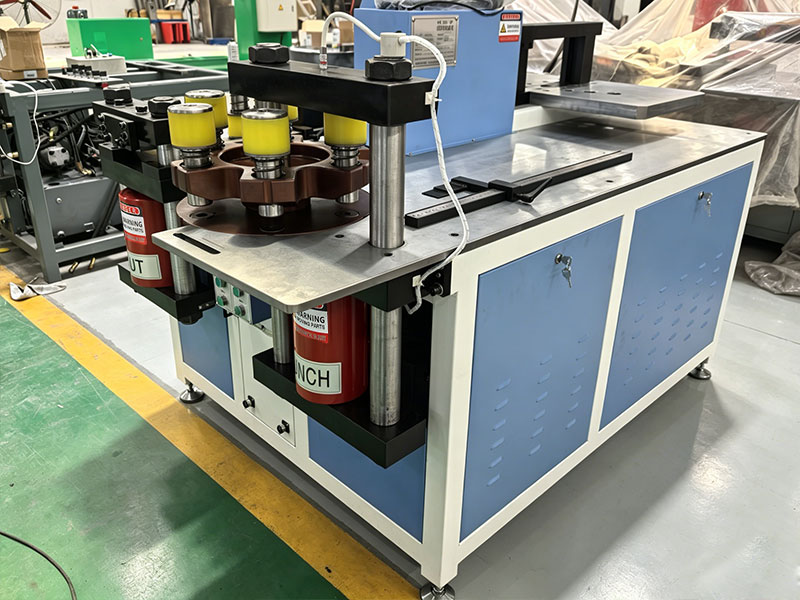

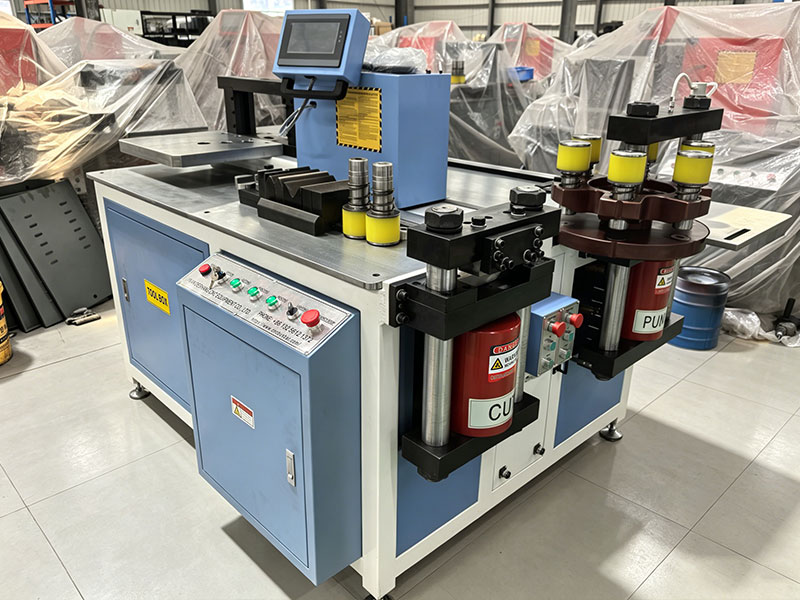

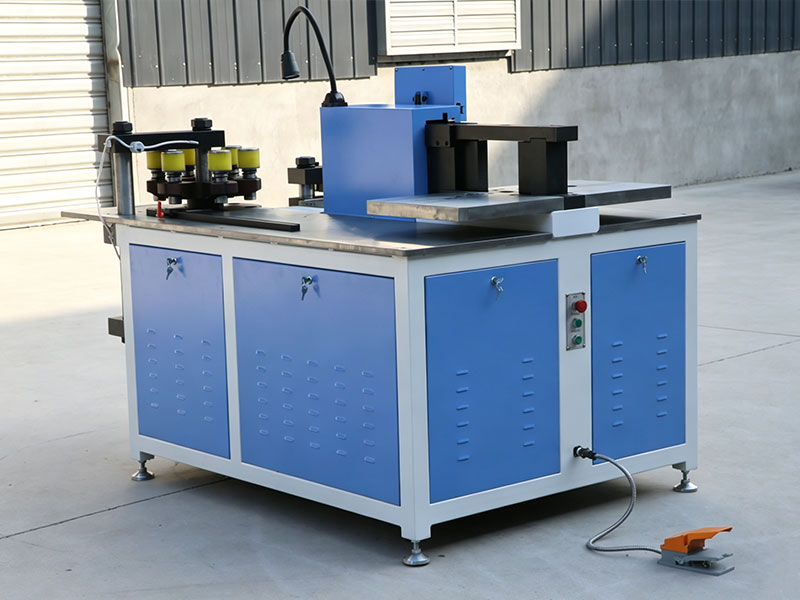

DXJ-30CN ماكينة ثني قضبان التوصيل CNC

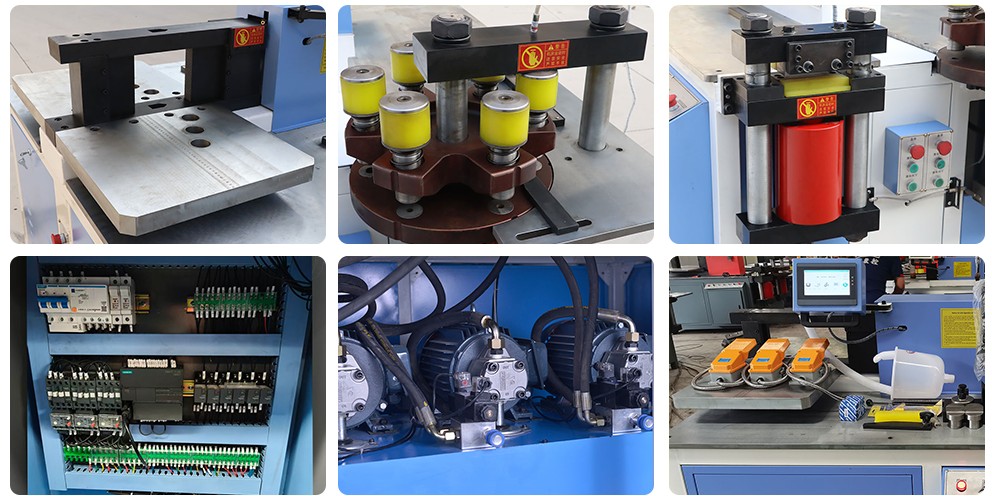

تم تجهيز آلة ثني قضبان التوزيع Model DXJ-303CN بثلاث محطات هيدروليكية مستقلة، مما يتيح لثلاث محطات عمل التشغيل في الوقت نفسه دون أي تداخل متبادل.

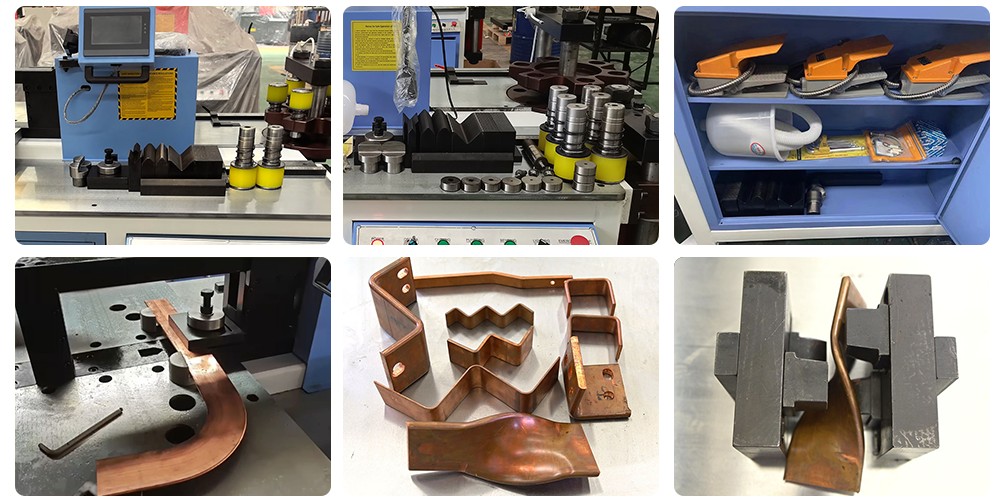

وتأتي مع قوالب قياسية كاملة: ثقوب دائرية Φ7/Φ9/Φ11/Φ13/Φ17/Φ21mm، وثقب بيضاوي: Φ13×18، Φ17×21. كما أنها مزودة بـ 3 مجموعات من قوالب الثني المسطحة، ومجموعة واحدة من قالب الثني العمودي، ومجموعة واحدة من قالب الثني على شكل U، ومجموعة واحدة من قالب النقش.

تعتمد وحدة اللكم على تصميم ثلاثي التموضع مع التموضع بالليزر، وتموضع بمسطرة مزدوجة، ودبوس تموضع. وقد اجتازت جميع قوالب اللكم اختبار التعب، ويمكنها الاستمرار في اللكم بثبات حتى 50,000 ثقب. وتصل سرعة اللكم إلى 0.2 دقيقة لكل ثقب، مع قطر ثقب أدنى φ3.2mm وقطر ثقب أقصى φ35mm.

دقة وحدة الثني هي ±0.5°. وتقوم بمعالجة قضبان التوزيع بسماكة دنيا 3mm وعرض 20mm، وبسماكة قصوى 15mm وعرض 160mm.

إن العارضة الوسطى لوحدة القص مصبوبة تكامليًا بتصميم مُثخَّن 11cm، ولا ترتخي أبدًا بعد الاستخدام طويل الأمد. وهي مناسبة لمعالجة قضبان التوزيع النحاسية والألمنيوم بعرض يصل إلى 160mm وسماكة 15mm. ومجهزة بعمود مصقول بدقة أصلي، مقاوم للصدأ وغير قابل للتشوه لعمر خدمة طويل.

معلمات أسطوانة القص: القطر الخارجي 200mm، القطر الداخلي 160mm، قطر قضيب المكبس 80mm، وقوة القص حتى 500KN. وتحقق قص قضبان النحاس دون نتوءات، ودون انهيار عند الزوايا، ودون بقايا خردة.

اعتماد محرك نحاس خالص 100% مع ضمان لمدة 5 سنوات. قوالب اللكم مصنوعة من فولاذ Cr12MoV، وقوالب الثني مطروقة من فولاذ 45#، بصلابة عالية ومقاومة للتآكل.

نظام تحكم PLC مدمج من Siemens بأداء مستقر، وإدخال مباشر للزوايا، ووظيفة ذاكرة للبيانات. وهو يدعم لغات متعددة بما في ذلك الإنجليزية والروسية والتايلاندية والفيتنامية.
