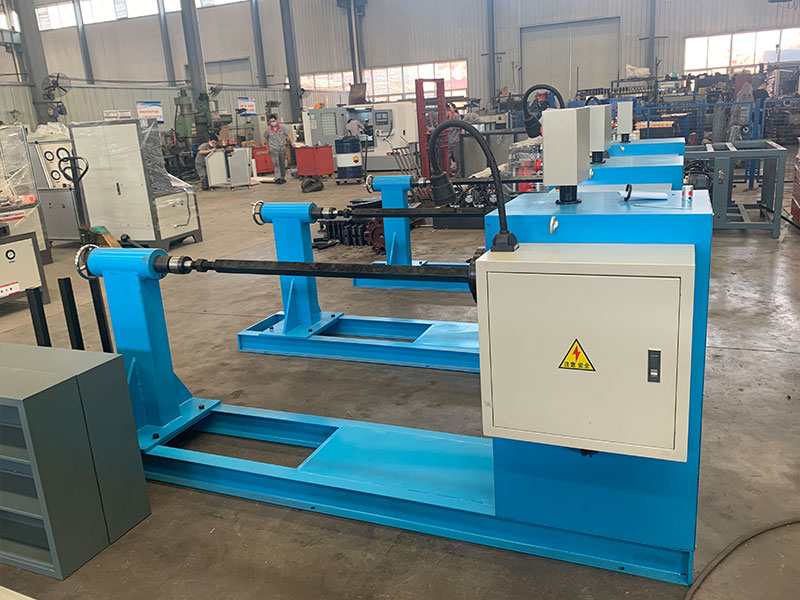

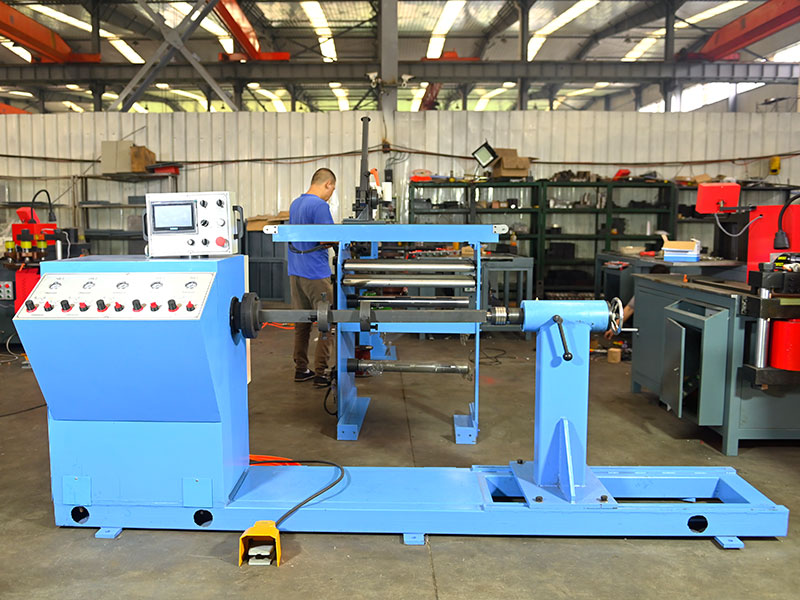

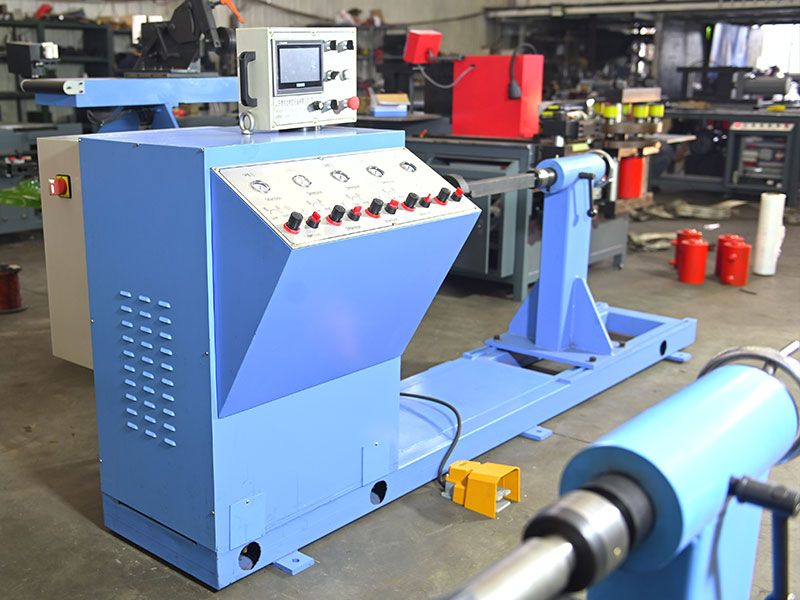

آلة لف الملفات الأفقية DXJ-RX1T (طن واحد)

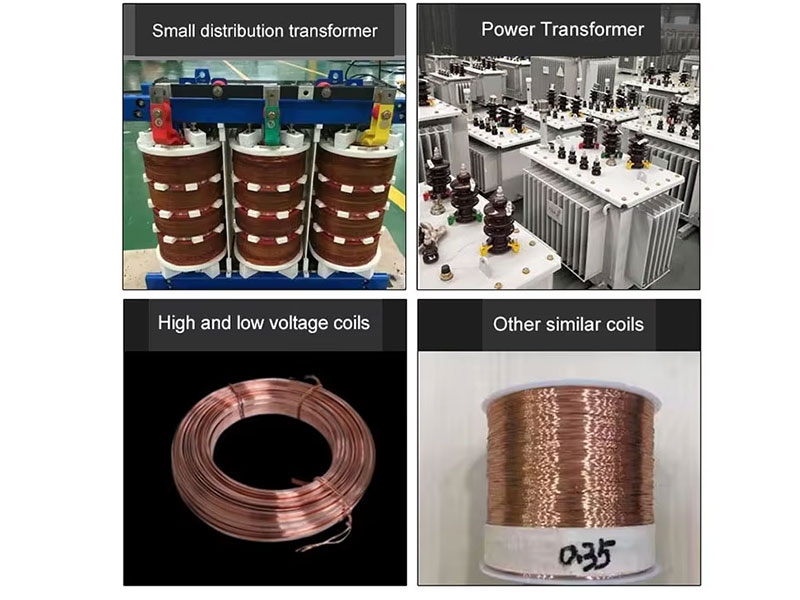

الطراز: آلة لف الملفات الأفقية DXJ-RX1T (1 طن)، مناسبة بشكل أساسي للف الملفات ذات الجهد العالي والمنخفض للمفاعلات والمحولات. يبلغ قطر قرص آلة اللف 198 مم، ويبلغ ارتفاع مركز عمود دوران آلة اللف 750 مم.

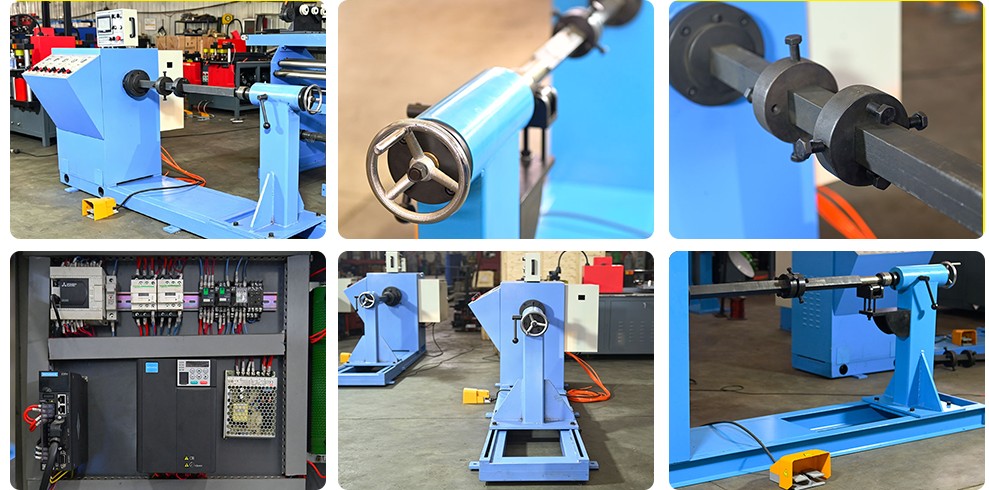

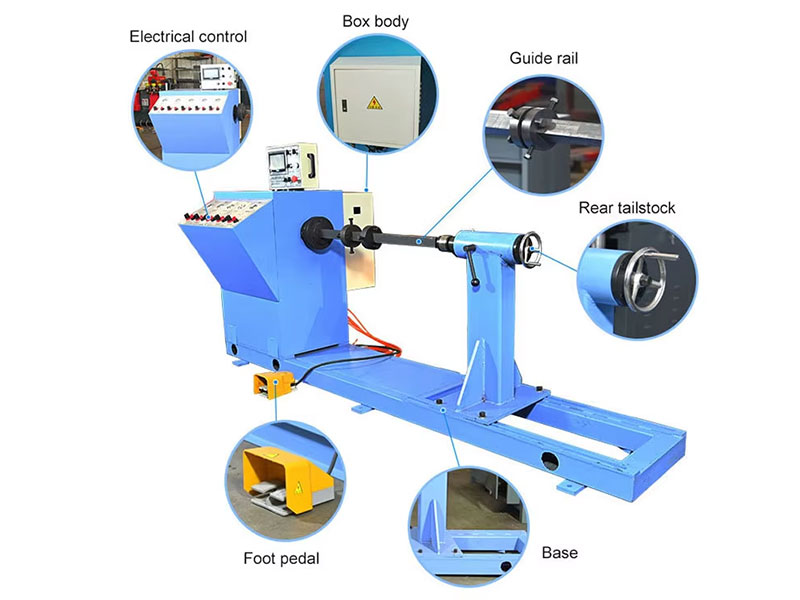

مكونات الهيكل الرئيسي

يتكون صندوق المحرك الرئيسي من غلاف، ونظام نقل الحركة، وذراع تروس، ومحرك، وما إلى ذلك.

الميزات الهيكلية:

· يقع جزء النقل الميكانيكي لآلة اللف داخل صندوق الرأس، ويتم تركيب جزء النقل في جانب التشغيل لصندوق الرأس. ويتم تحقيق تغيير سرعة دوران العمود بين السرعات المنخفضة والعالية من خلال ذراع تغيير السرعة.

· تعتمد آلة اللف على محول تردد لتحقيق تنظيم للسرعة بشكل متدرج، مع بدء تشغيل سلس وعزم دوران ثابت. توجد ثلاثة أوضاع لضبط ذراع التروس: وضع السرعة المنخفضة، والوضع المحايد، ووضع السرعة العالية؛ ويمكن ضبط عدد اللفات وإيقاف الآلة تلقائيًا.

· تم تجهيز الآلة بجهاز فرملة تلقائي لمنع الدوران العكسي عند توقف عملية اللف.

· يمكن لهذه الآلة ضبط عدد لفات الملف مسبقًا والتحكم في الدوران إلى الأمام والخلف؛ ويتمتع العداد الإلكتروني القابل للعكس بدقة عد أمامية وخلفية تبلغ 1/10 لفة، مع وظيفة حفظ البيانات عند انقطاع التيار الكهربائي.

· يتم التحكم في محطة الأزرار مركزيًا، كما يتم التحكم في تشغيل وإيقاف قرص عمود الدوران بواسطة مفاتيح القدم أو الأزرار.
