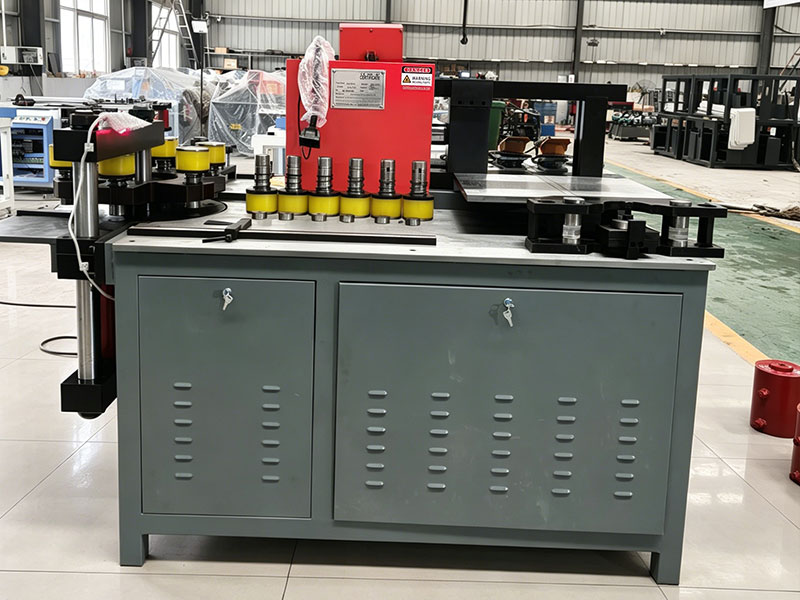

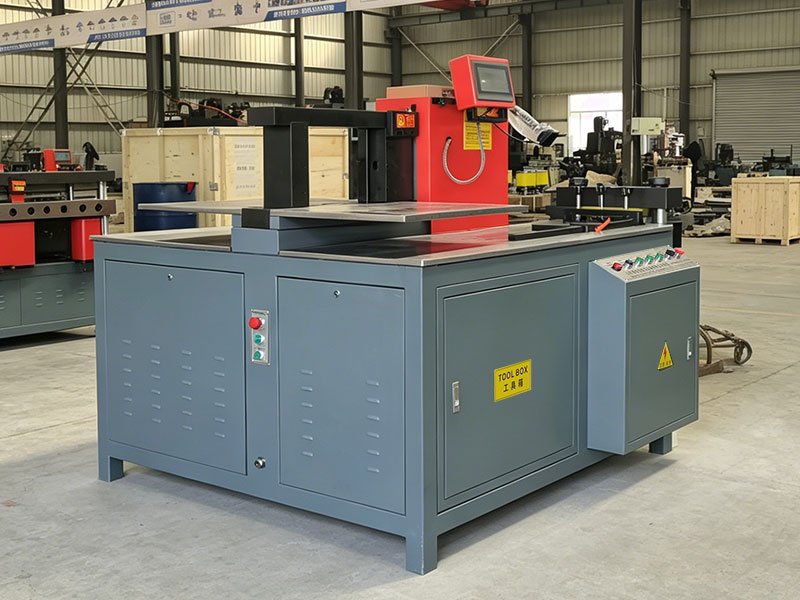

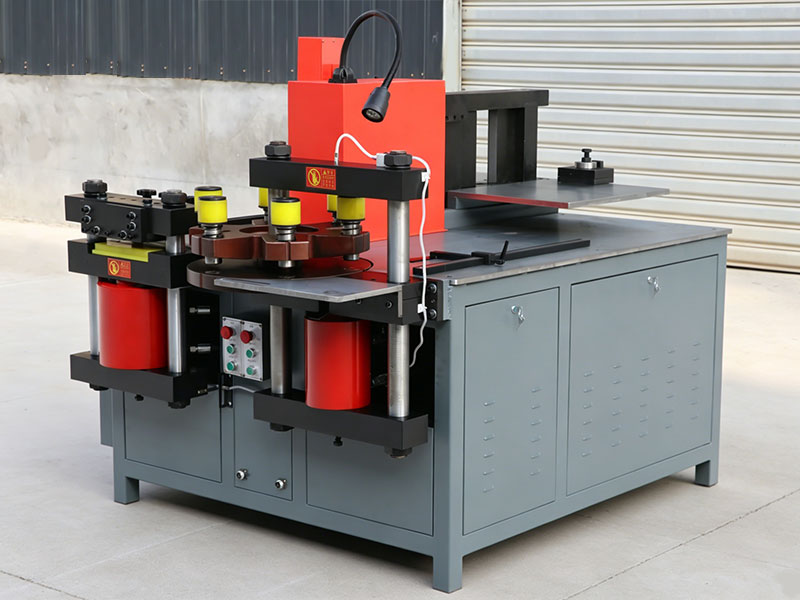

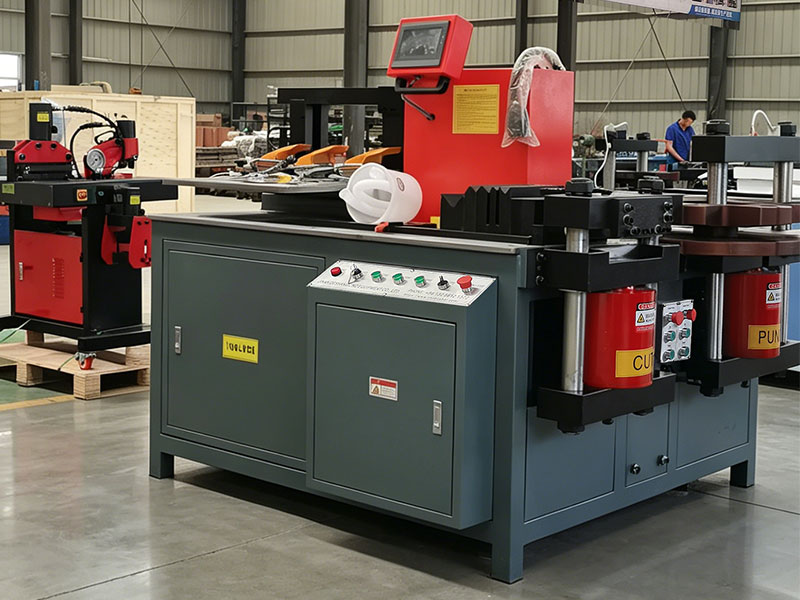

ماكينة معالجة قضبان التوصيل النحاسية DXJ-80CN

تتميز آلة معالجة قضبان التوصيل DXJ-803ESK هذه بثلاث محطات هيدروليكية تعمل بشكل مستقل للثقب والقص والثني. ويمكن للمحطات الثلاث العمل في الوقت نفسه دون التأثير على بعضها البعض. القوالب القياسية كاملة: ثقوب دائرية Φ7/Φ9/Φ11/Φ13/Φ17/Φ21، وثقوب مستطيلة Φ13×18 وΦ17×21، بالإضافة إلى مجموعتي قوالب للثني المسطح.

ت采用 أسطوانات الوحدات الثلاث جميعها قطرًا إجماليًا يبلغ 245 مم، وقطرًا داخليًا يبلغ 190 مم، وقطرًا لقضيب المكبس يبلغ 120 مم، وضغطًا يبلغ 800KN. يعتمد الثقب على ثلاث طرق لتحديد الموضع: الليزر + مقياس مزدوج + دبوس تحديد الموضع. اجتازت قوالب الثقب جميع اختبارات التعب، ويمكنها ثقب 5,000 فتحة بشكل متواصل دون حدوث أعطال، بمعدل 0.2 دقيقة/فتحة، ويبلغ الحد الأدنى لقطر الفتحة φ3.2 مم. ويبلغ الحد الأقصى لقطر الفتحة φ35 مم. تبلغ دقة الثني ±0.5°، ويبلغ الحد الأدنى للمعالجة سُمكًا قدره 3 مم وعرضًا قدره 20 مم، بينما يبلغ الحد الأقصى للمعالجة سُمكًا قدره 20 مم وعرضًا قدره 300 مم. يعتمد القص على عمودين، مع مقطع عرضي أملس ودون نتوءات أو مخلفات أو زوايا متدلية. يتمتع المحرك المصنوع من النحاس النقي بنسبة 100% بضمان لمدة 5 سنوات. كما تعتمد الآلة قالب ثقب Cr12MoV وقالب ثني وتشكيل 45#، وهما متينان ومقاومان للتآكل. ويتميز نظام التحكم PLC من Siemens بالاستقرار والموثوقية، ويدعم الإدخال المباشر للزاوية، مع وظيفة الذاكرة، ويدعم اللغات الإنجليزية/الروسية/التايلاندية/الفيتنامية.
