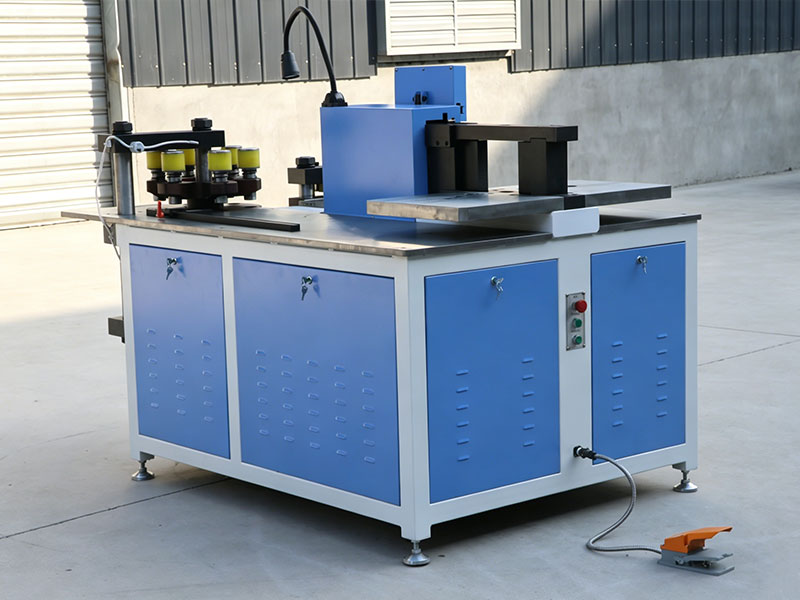

آلة ثني قضبان التوصيل CNC ‏DXJ-30CN

تم تجهيز آلة ثني قضبان التوصيل طراز DXJ-303CN بثلاث محطات هيدروليكية مستقلة، مما يتيح لمحطات العمل الثلاث التشغيل في الوقت نفسه دون تداخل متبادل.

تأتي الآلة مزودة بقوالب قياسية كاملة: فتحات دائرية Φ7/Φ9/Φ11/Φ13/Φ17/Φ21mm، وفتحات مستطيلة: Φ13×18، Φ17×21. كما أنها مزودة بـ 3 مجموعات من قوالب الثني المسطح، ومجموعة واحدة من قوالب الثني الرأسي، ومجموعة واحدة من قوالب الثني على شكل U، ومجموعة واحدة من قوالب النقش.

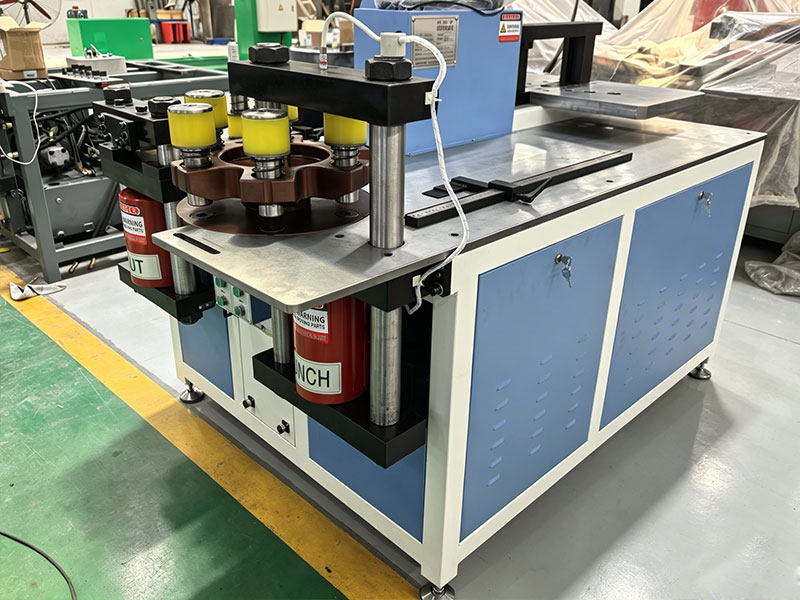

تعتمد وحدة التخريم تصميمًا ثلاثي التموضع مع تحديد موضع بالليزر، وتحديد موضع بمسطرتين، ودبوس تحديد الموضع. اجتازت جميع قوالب التخريم اختبار التعب، ويمكنها تخريم 50,000 فتحة بشكل مستقر ومتواصل. تصل سرعة التخريم إلى 0.2 دقيقة لكل فتحة، مع حد أدنى لقطر الفتحة يبلغ φ3.2mm وحد أقصى يبلغ φ35mm.

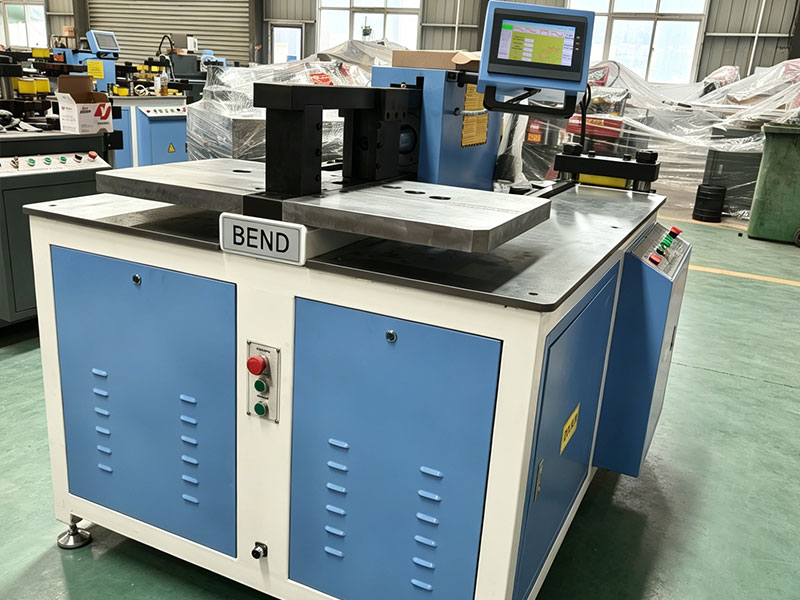

تبلغ دقة وحدة الثني ±0.5°. وهي تعالج قضبان توصيل بحد أدنى للحجم يبلغ 3mm سُمكًا ×20mm عرضًا، وبحد أقصى يبلغ 15mm سُمكًا ×160mm عرضًا.

يتم صب العارضة الوسطى للقص بشكل متكامل مع تصميم مُثخّن بسمك 11cm، ولا ترتخي أبدًا بعد الاستخدام طويل الأمد. وهي مناسبة لمعالجة قضبان التوصيل النحاسية والألومنيومية بعرض يصل إلى 160mm وسُمك يصل إلى 15mm. كما أنها مزودة بعمود أصلي مصقول بدقة، مقاوم للصدأ وغير قابل للتشوه، لضمان عمر خدمة طويل.

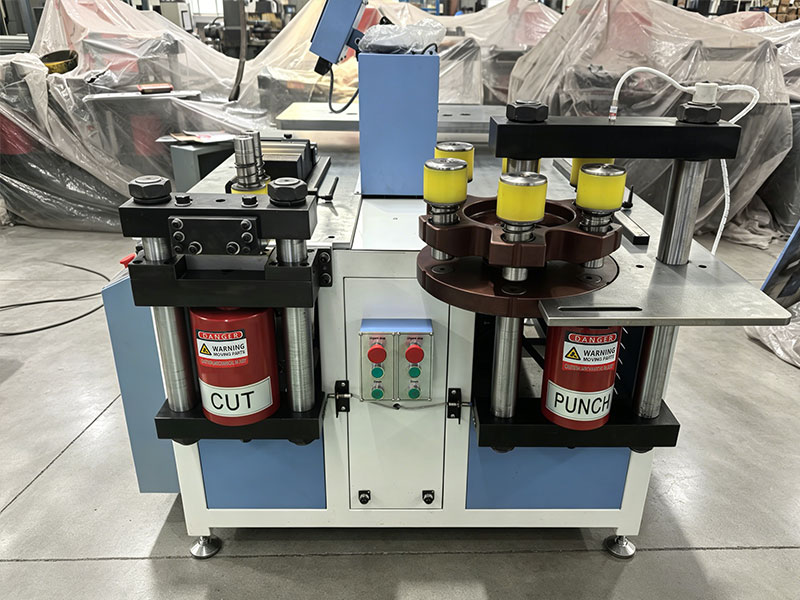

معلمات أسطوانة القص: القطر الخارجي 200mm، القطر الداخلي 160mm، قطر قضيب المكبس 80mm، وقوة قص تصل إلى 500KN. وتحقق قص قضبان التوصيل النحاسية دون نتوءات أو انهيار للحواف أو بقايا خردة.

تعتمد محركًا مصنوعًا من النحاس النقي بنسبة 100% مع ضمان لمدة 5 سنوات. وتصنع قوالب التخريم من فولاذ Cr12MoV، بينما تُطرق قوالب الثني من فولاذ 45#، بما يوفر صلابة عالية ومقاومة للتآكل.

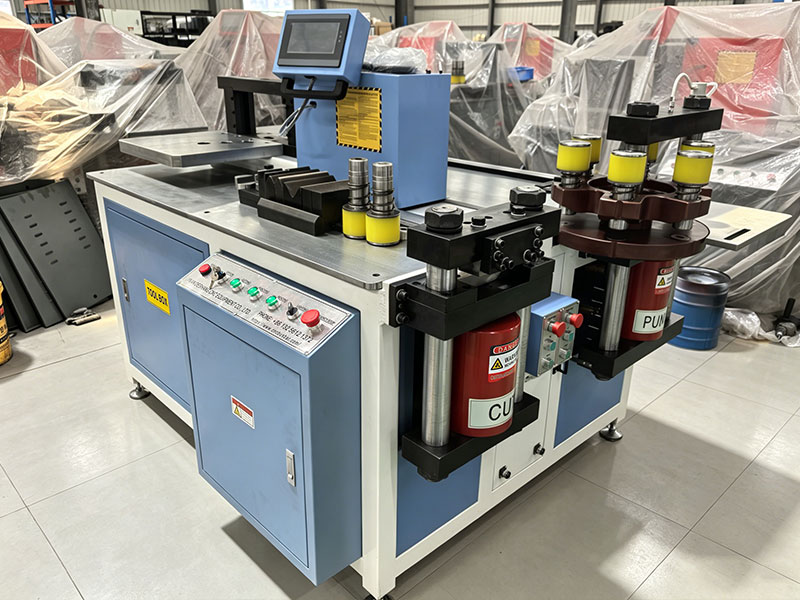

نظام تحكم Siemens PLC مدمج يتميز بأداء مستقر، وإدخال مباشر للزاوية، ووظيفة حفظ البيانات. ويدعم عدة لغات، بما في ذلك الإنجليزية والروسية والتايلاندية والفيتنامية.
