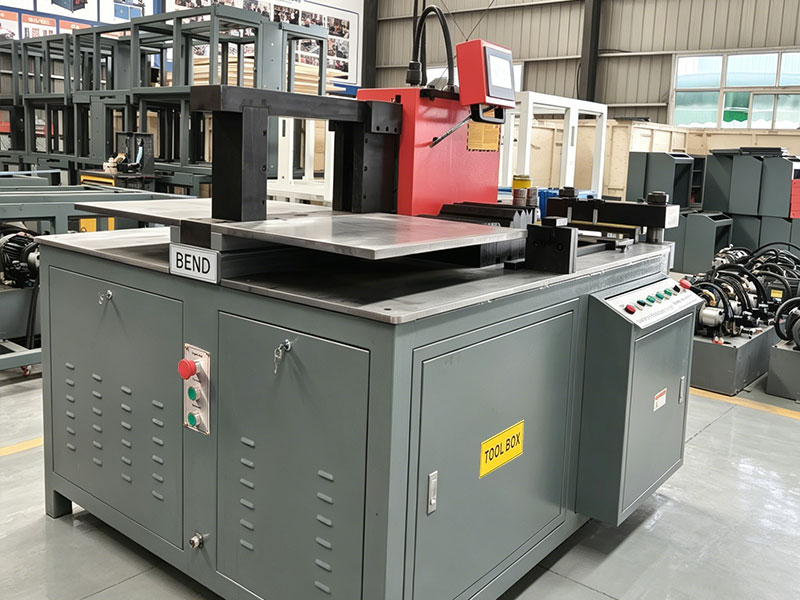

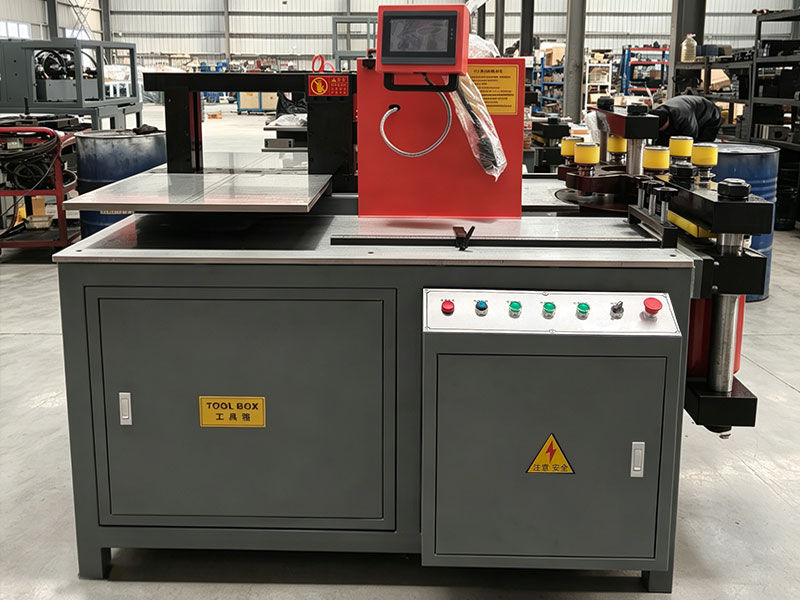

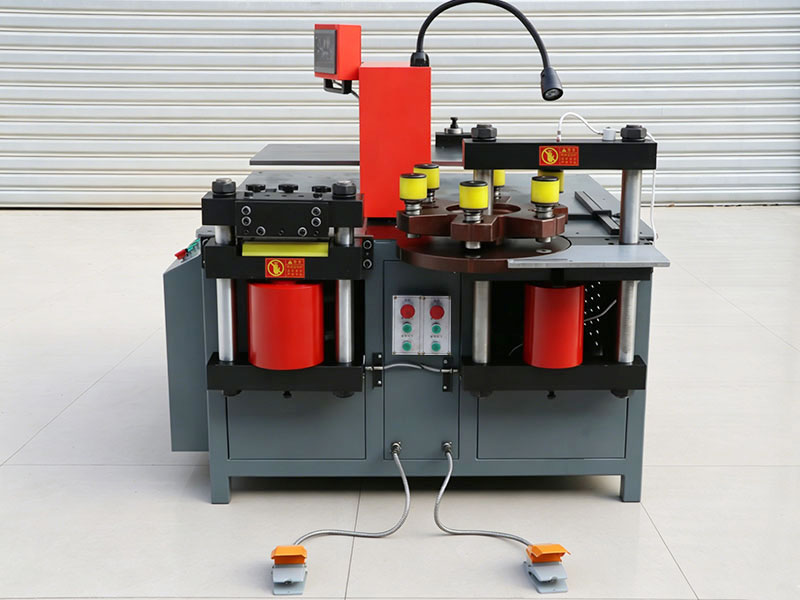

آلة معالجة قضبان التوصيل DXJ-50CN ثلاثية الوظائف

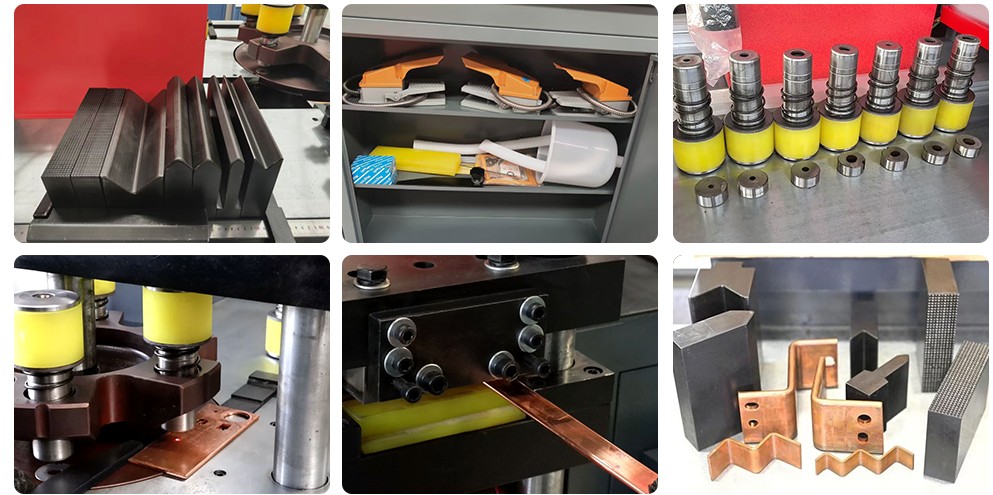

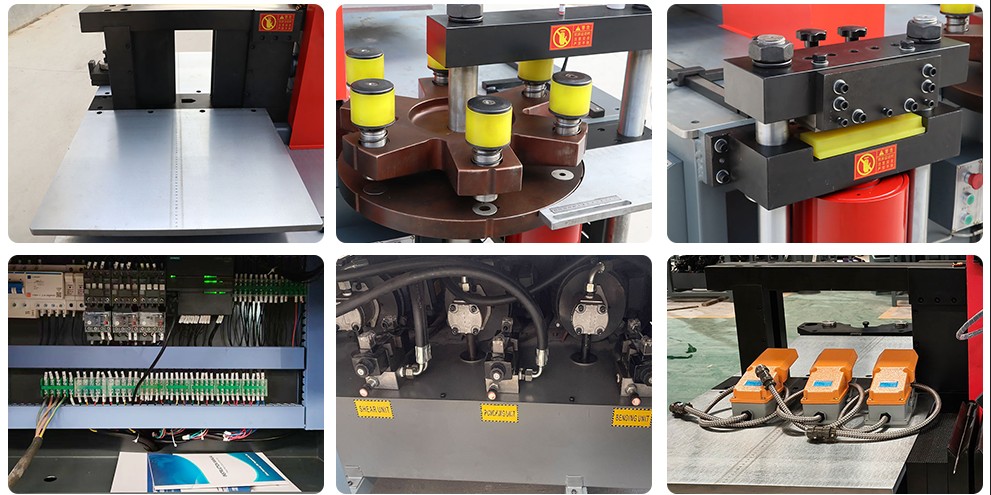

تحتوي آلة معالجة قضبان التوصيل DXJ-503ESK هذه على ثلاث محطات هيدروليكية تعمل بشكل مستقل للثقب والقص والثني. ويمكن للمحطات الثلاث العمل في الوقت نفسه دون أن يؤثر بعضها في بعض. القوالب القياسية كاملة: فتحات دائرية Φ7/Φ9/Φ11/Φ13/Φ17/Φ21، وفتحات طولية Φ13×18 وΦ17×21، بالإضافة إلى 3 مجموعات من قوالب الثني المسطح ومجموعة واحدة من قوالب النقش.

يبلغ القطر الإجمالي لأسطوانة محطة القص 245 مم/القطر الداخلي 190 مم/وقطر قضيب المكبس 120 مم/وقوة القص 800KN. ويمكنها معالجة قضبان النحاس والألومنيوم بعرض يصل إلى 260 مم وسماكة تصل إلى 16 مم. يعتمد الثقب على ثلاث طرق لتحديد الموضع: الليزر + مقياس مزدوج + دبوس تحديد الموضع. اجتازت قوالب الثقب جميع اختبارات التعب، ويمكنها تنفيذ 5,000 فتحة بشكل متواصل دون عطل، بمعدل 0.2 دقيقة/فتحة، ويبلغ الحد الأدنى لقطر الفتحة φ3.2 مم. ويبلغ الحد الأقصى لقطر الفتحة φ35 مم. تبلغ دقة الثني ±0.5°، ويبلغ الحد الأدنى للمعالجة 3 مم سماكة و20 مم عرضًا، بينما يبلغ الحد الأقصى للمعالجة 16 مم سماكة و260 مم عرضًا. قص بعمودين، ومقطع عرضي أملس، دون نتوءات أو خردة أو ترهل في الزوايا. يتمتع المحرك المصنوع من النحاس النقي بنسبة 100% بضمان لمدة 5 سنوات، مع قالب ثقب من Cr12MoV وقالب ثني وطرق من 45#، وهي مكونات متينة ومقاومة للتآكل. نظام تحكم PLC من Siemens، مستقر وموثوق، مع إدخال مباشر للزاوية وذاكرة، ويدعم اللغات الإنجليزية/الروسية/التايلاندية/الفيتنامية.
