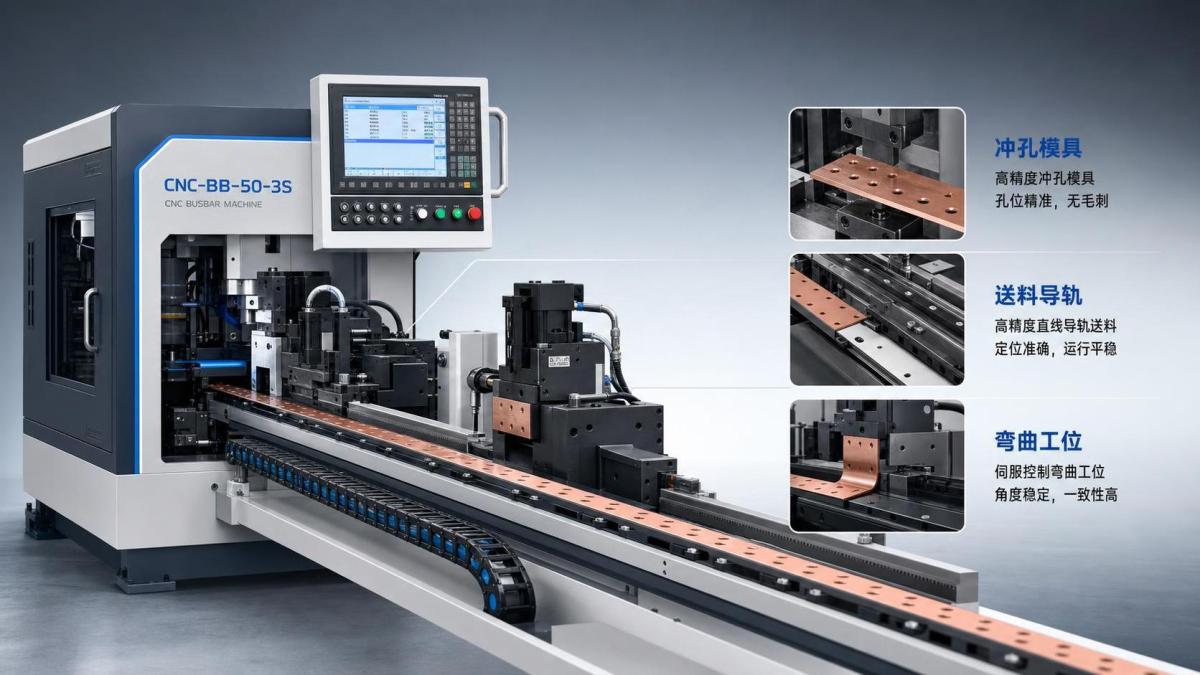

مشكلات الدقة الشائعة في آلات قضبان التوصيل CNC المؤازرة وأسبابها

مشكلات الدقة الشائعة في ماكينات قضبان التوصيل CNC المؤازرة وأسبابها

يمكن أن تؤدي مشكلات الدقة في ماكينة قضبان التوصيل CNC المؤازرة إلى هدر المواد، وإعادة التشغيل، والتوقف غير المتوقع. وبالنسبة إلى موظفي صيانة ما بعد البيع، فإن فهم الأسباب الشائعة وراء انحراف الأبعاد، وأخطاء تحديد الموضع، وعدم استقرار نتائج المعالجة، يعد أمرًا ضروريًا لاستكشاف الأعطال وإصلاحها بسرعة. يستعرض هذا المقال أكثر مشكلات الدقة شيوعًا، وأسبابها الجذرية، والطرق العملية لاستعادة الأداء المستقر والدقيق في الإنتاج اليومي لقضبان التوصيل.

عندما تبدأ الماكينة في فقدان دقة المقاس أو الزاوية أو موضع الثقب، قد يكون من السهل إلقاء اللوم مباشرة على نظام المؤازرة. لكن عمليًا، لا يمثل ذلك سوى جزء من المشكلة. ففي معدات معالجة قضبان التوصيل، غالبًا ما تنتج مشكلات الدقة عن تفاعل المكونات الميكانيكية، وأدوات التشغيل، وحالة المادة، والاستجابة الهيدروليكية، وإعدادات المشغل. وإذا كنت تقوم بصيانة هذه الماكينات ميدانيًا، فمن المفيد أن تبدأ بأبسط الأسباب المادية قبل فتح صفحات المعلمات.

تحقق مما إذا كان الخطأ قابلًا للتكرار

قد يبدو هذا الأمر أساسيًا، لكنه يوفر الوقت. يشير الانحراف القابل للتكرار عادةً إلى المعايرة، أو مرجع تحديد الموضع، أو إزاحة أداة التشغيل. أما الانحراف المتغير تدريجيًا فيشير عادةً إلى الارتخاء، أو عدم استقرار النظام الهيدروليكي، أو التغير الحراري، أو مشكلات تغذية المستشعر الراجعة.

• إذا كان كل ثقب مثقوب ينحرف تقريبًا بالمقدار نفسه، فتحقق أولًا من نقطة الصفر، ومرجع التثبيت، وبيانات البرنامج.
• إذا كانت القطع القليلة الأولى صحيحة ثم بدأت القطع اللاحقة في الانحراف، فتحقق من سخونة القالب، وانزلاق المادة، وتلوث المشفر، وتأثير درجة حرارة الزيت.
• إذا تغيرت الأخطاء بين النحاس والألومنيوم، فتحقق من احتكاك التغذية، وتعويض الارتداد، وحالة سطح القضيب بدلًا من افتراض وجود عطل في وحدة التحكم.

غالبًا ما تعطي عينة سريعة من خمس قطع معلومات أكثر من نقاش طويل أمام الشاشة.

غالبًا ما تكون أخطاء موضع الثقب ميكانيكية قبل أن تكون كهربائية

إذا كان موضع التثقيب غير مستقر، فافحص مسار التغذية ومراجع التوقف بدقة. إذ يمكن أن تؤدي دبابيس تحديد الموضع البالية، أو أسطح التوجيه المتسخة، أو التثبيت غير المحكم، أو مشكلات خلوص القالب، إلى ظهور العَرَض نفسه: تشير CNC إلى أن المحور توقف بشكل صحيح، لكن قطعة العمل لم تكن فعليًا في الموضع الذي افترضته الماكينة.

في الماكينات التي تستخدم الليزر أو المسطرة أو دبابيس تحديد الموضع للمساعدة، يمثل التلوث عاملًا مهمًا. إذ تتجمع جزيئات النحاس والألومنيوم الدقيقة بسرعة، ولا تحتاج إلى تراكم كبير لإحداث انحرافات صغيرة ومكلفة. وتزداد أهمية ذلك عندما يتوقع العملاء محاذاة متعددة الثقوب لتجميعات قضبان التوصيل الخاصة بمعدات المفاتيح الكهربائية أو المحولات.

ومن الأسباب الشائعة الأخرى تآكل القالب. فقد تظل مجموعة المثقب والقالب “تعمل”، لكنها تكون قد فقدت قدرتها على التوجيه بشكل جيد. وإذا زادت النتوءات، أو تدهورت استدارة الثقوب، أو أصبح صوت التثقيب أكثر حدة، فقم بقياس حالة أدوات التشغيل. وتحصل الشركات المصنعة التي تستخدم مواد قوالب متينة، مثل Cr12MoV لقوالب التثقيب، عادةً على تحديد موضع أكثر استقرارًا على المدى الطويل، لكن فحص التآكل يظل جزءًا من الصيانة الدورية، وليس ميزة جودة تُفحص مرة واحدة.

عادةً ما يكون لانحراف زاوية الثني أكثر من سبب واحد

تواجه فرق خدمة ما بعد البيع هذه المشكلة كثيرًا: يبلغ المشغل بأن “الزاوية غير دقيقة”، بينما قد تكون المشكلة الحقيقية اختلاف الارتداد، أو اختيار القالب، أو عدم تطابق السماكة، أو وضع حافة المرجع بشكل غير صحيح. ويساعد التحكم المؤازر على قابلية التكرار، لكنه لا يستطيع إزالة السلوك الفيزيائي للمادة.

استخدم فحص الموقع التالي:

إذا كانت مواصفات الماكينة تنص على دقة ثني تبلغ نحو ±0.5°، فإن هذه القيمة تفترض استخدام أدوات تشغيل مناسبة، ومادة مستقرة، وإعدادًا صحيحًا. ولا ينبغي التعامل معها باعتبارها ضمانًا في جميع ظروف الموقع.

غالبًا ما تنتج أخطاء المقياس الخلفي والتغذية عن نقاط تآكل يتم تجاهلها

قد تظهر ماكينة قضبان التوصيل CNC المؤازرة حالة إنذار جيدة لنظام المؤازرة، ومع ذلك تقوم بالتغذية بشكل غير دقيق بسبب ظهور خلوص عكسي في جانب ناقل الحركة. افحص الوصلات، والبراغي الكروية، والموجهات الخطية، وأسطح تلامس الجريدة المسننة، وبراغي التثبيت. فحتى الارتخاء الطفيف يصبح واضحًا عندما تكرر الماكينة التغذية بخطوات قصيرة لإنشاء أنماط ثقوب كثيفة.

انتبه أيضًا إلى التشحيم. فقد تؤدي قضبان التوجيه الجافة إلى حركة التصاق وانزلاق تبدو كأنها مشكلة في التحكم. يصل المحور إلى الهدف، لكنه لا يتحرك بسلاسة، وقد يعتمد التوقف النهائي على الحمل أو السرعة. ولهذا السبب تعد سجلات الصيانة مهمة. وإذا لم يتمكن أحد من تأكيد فترات التشحيم، فافحص أولًا ثم ناقش السبب لاحقًا.

بالنسبة إلى الورش التي تعالج قضبان توصيل ضيقة وعريضة على حد سواء، تحقق مما إذا كانت الماكينة قد انتقلت مؤخرًا بين أعمال ذات نطاقات مختلفة من العرض والسماكة. إذ تتصرف بعض أنظمة تحديد الموضع بشكل مختلف قرب حدود مشوارها. وعند معالجة مواد بعرض 260 mm، تصبح دقة المحاذاة أكثر أهمية من الأعمال ذات المقاطع الصغيرة.

يمكن للسلوك الهيدروليكي أن يؤثر في الدقة بشكل غير ملحوظ

حتى في المعدات التي يتم التحكم فيها بواسطة نظام مؤازر، لا تزال الاستجابة الهيدروليكية تؤثر في اتساق التثقيب والقص والثني. فقد يؤدي بطء بناء الضغط، أو التسرب الداخلي، أو وجود هواء في النظام، أو التصاق الصمامات، إلى تغيير نقطة المعالجة الفعلية تحت الحمل. ويظهر ذلك في صورة تثقيب غير مكتمل، أو تشوه في الحواف، أو عدم اتساق الزاوية، أو اختلاف من دورة إلى أخرى.

ومن العلامات العملية على ذلك الصوت والإحساس أثناء التشغيل. فكثيرًا ما يسمع الفنيون ذوو الخبرة التغير قبل أن يقيسوه. وإذا أصبح صوت المشوار أكثر ليونة أو تأخرًا أو غير منتظم مقارنةً بالتشغيل الطبيعي، فتحقق من حالة الزيت الهيدروليكي، واستجابة الصمامات، وإحكام الأسطوانات. ويزداد هذا الأمر أهمية في المعدات متعددة المحطات، لأن ثلاث محطات تعمل بشكل مستقل قد تكشف عن ضعف الاستجابة الهيدروليكية في محطة واحدة، بينما تبدو المحطتان الأخريان طبيعيتين.

وللرجوع إليها، فإن معدات مثل DXJ-50CN 3in1 Busbar Machine مصممة حول محطات للتثقيب والقص والثني يمكنها العمل بشكل مستقل، مع تحكم Siemens PLC وإدخال مباشر للزاوية. وفي أعمال الخدمة، يسهل هذا النوع من التكوين عزل الأعطال، ولكن بشرط أن يفصل الفني بين مشكلات تحديد موضع المحور ومشكلات التنفيذ الهيدروليكي، بدلًا من التعامل معها كعطل واحد.

لا تتجاهل حالة المادة

ليست كل شكوى تتعلق بالدقة ناتجة عن الماكينة. فقضبان التوصيل النحاسية والألومنيومية تختلف من دفعة إلى أخرى من حيث الصلادة، والغشاء السطحي، والاستواء، وجودة الحواف. وإذا وصلت قضبان التوصيل وهي تعاني من التقوس أو الالتواء أو اختلاف السماكة أو ضعف نظافة السطح، فقد تعالجها الماكينة بشكل متسق، لكنها تظل تنتج نتائج غير متسقة في القطع النهائية.

تجدر الإشارة بوضوح إلى هذه النقطة للعملاء: تحقق من المادة الواردة قبل إعادة معايرة ماكينة سليمة. فالقضيب المنحني أو الملتوي الموضوع مقابل حاجز تحديد الموضع لا يوفر مرجعًا موثوقًا. وفي أعمال الثني، قد يختلف الارتداد بين النحاس والألومنيوم، وكذلك بين الموردين. وإذا لم يتوفر معيار للمواد من العميل، فضع علامة 【بحاجة إلى التحقق】 أثناء استكشاف العطل وإصلاحه، واختبر باستخدام عينة معروفة الجودة.

لا تزال أخطاء البرنامج والمعلمات شائعة

بعد إجراء الفحوصات الميكانيكية، ارجع إلى بيانات CNC. فمن مكالمات الخدمة الشائعة افتراضات الوحدات الخاطئة، والإحداثيات المعكوسة، والإزاحات القديمة بعد تغيير القالب، والتعديلات العرضية على البرامج المخزنة. وتوفر الماكينات المزودة بوظائف الذاكرة سهولة كبيرة، لكنها تحتفظ أيضًا بالأخطاء القديمة بكفاءة عالية.

تساعد بعض العادات في هذا المجال:

1. شغّل برنامجًا مرجعيًا تم التحقق منه بعد الصيانة.
2. سجّل القيم المقاسة فعليًا، وليس قيم الشاشة فقط.
3. أكد إعدادات اللغة وطريقة إدخال المشغل إذا كانت الماكينة تدعم لغات متعددة.
4. اقفل مجموعات المعلمات المثبتة أو أنشئ نسخة احتياطية منها قبل تغيير قيم التعويض.

وهنا تبرز قيمة الشركة المصنعة التي تتمتع برقابة جودة منظمة ودعم فني. وتذكر Dexinjia شهادات ISO و3A وCE وEAC لعمليات الإنتاج والتصدير لديها، لكن ما يهم أكثر في أعمال الصيانة اليومية هو ما إذا كانت سجلات المعلمات، وتعريفات الأسلاك، ودعم الخدمة واضحة بما يكفي لتقليل وقت التشخيص.

تسلسل ميداني مختصر ينجح عادةً

عندما يكون الوقت ضيقًا، اتبع هذا الترتيب الموثوق: افحص تثبيت قطعة العمل وأسطح المرجع، وتحقق من تآكل أدوات التشغيل والتثبيت، وتأكد من حالة المادة، واختبر قابلية التكرار باستخدام دفعة صغيرة، وتحقق من الخلوص العكسي والتشحيم في الأجزاء المتحركة، ثم راجع الاستجابة الهيدروليكية، وبعد ذلك فقط اضبط معلمات CNC أو المؤازرة. قد لا يكون هذا الأسلوب مثيرًا، لكنه يمنع البحث غير الضروري عن المشكلة في المعلمات.

يمكن تتبع معظم شكاوى الدقة في إنتاج قضبان التوصيل. ولا تكمن الصعوبة في العثور على سبب، بل في مقاومة الرغبة في التخمين مبكرًا. وبالنسبة إلى موظفي صيانة ما بعد البيع، تأتي أفضل النتائج عادةً من المقارنة المنضبطة: البرنامج نفسه، والمادة نفسها، والقالب نفسه، مع القياس في كل محطة. وبمجرد تحديد الموضع الذي يبدأ فيه الانحراف، يصبح مسار الإصلاح أقصر بكثير.
