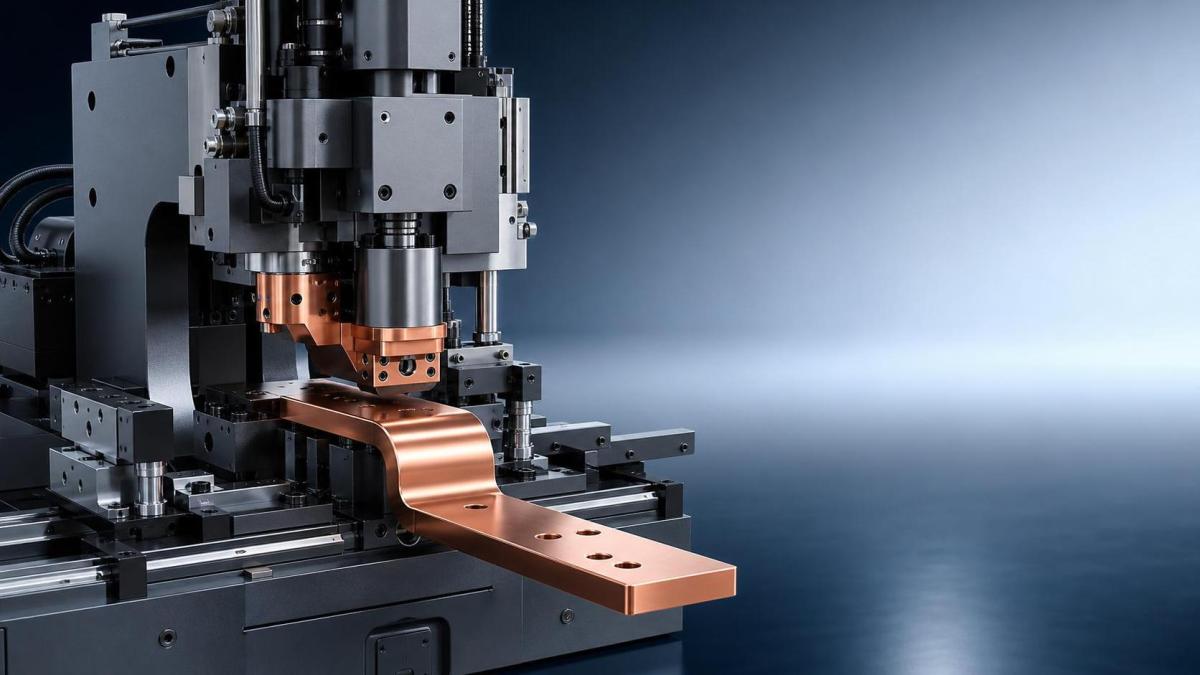

شرح المعلمات الفنية لآلة معالجة قضبان التوصيل: القوة الاسمية والدقة ونطاق المعالجة

ابدأ بحالة الحمل، وليس بسعة الأطنان الواردة في الكتالوج

عندما يقيّم فريق تقني آلة قضبان التوصيل، فإن الأرقام الثلاثة التي تقود القرار بأكمله عادةً هي قوة التشكيل، ودقة التشغيل، ونطاق المعالجة القابل للاستخدام. تبدو هذه الأرقام بسيطة في ورقة البيانات، لكنها لا تصبح ذات معنى فعلي إلا عند ربطها بالعمل الحقيقي: نوع النحاس أو الألومنيوم، وعرض القضيب وسماكته، ونمط الثقوب، ونصف قطر الانحناء، وحجم الدفعة، وما إذا كان خط الإنتاج يعالج مواصفات متعددة كل يوم.

الخطأ الشائع هو اعتبار القوة الاسمية بالطن هي المعلمة الرئيسية، والتعامل مع كل ما عداها على أنه ثانوي. عمليًا، قد تنتج الآلة كبيرة الحجم قطعًا رديئة رغم ذلك إذا كانت الأدوات أو نظام التموضع أو التحكم في المشوار ضعيفًا. ومن ناحية أخرى، قد تعمل الآلة الأصغر جيدًا ضمن نطاق منتجات ضيق، لكنها تتحول إلى عنق زجاجة بمجرد زيادة أبعاد قضبان التوصيل.

لذلك، فإن الفحص الأول واضح ومباشر: دوّن أكبر مقاطع النحاس والألومنيوم التي تحتاج فعليًا إلى ثنيها أو تخريمها أو قطعها أو نقشها. ثم قارن هذا المتطلب بقدرة التشغيل الاسمية للآلة لكل عملية، وليس برقم إجمالي واحد.

تحقق من القوة الاسمية لكل عملية

لا تستهلك آلة قضبان التوصيل القوة بالطريقة نفسها في جميع الوظائف. فالثني والتخريم والقطع تضع أحمالًا مختلفة على النظام الهيدروليكي أو نظام السيرفو، كما تختلف المخاطر أيضًا. وقد يمثل ثني القضبان السميكة والقصيرة تحديًا لسعة القوة. بينما يكشف تخريم أنماط الثقوب الكثيفة غالبًا عن صلابة الهيكل وجودة القالب. وقد يبدو قطع الألومنيوم السميك سهلًا على الورق، لكنه قد يترك تشوهًا على الحواف إذا لم تكن الخلوصات وحالة الشفرة مناسبة.

• للثني: تحقق من أقصى عرض وسماكة للقضيب تستطيع الآلة ثنيهما عند الزاوية ونصف القطر المطلوبين. فالقوة الاسمية دون هندسة الثني غير مكتملة.
• للتخريم: تحقق من أكبر قطر للثقب وأقصى سماكة أثناء الإنتاج المستمر، وليس فقط من قدرة التخريم لمرة واحدة.
• للقطع: افحص جودة الحافة بعد القطع. فإذا كانت الآلة قادرة على قطع المقطع لكنها تنتج نتوءات أو تشوهًا، فلن تكون السعة الاسمية مفيدة كثيرًا.
• للنقش: تأكد من أن القوة الاسمية تظل ثابتة عند استخدام محطة النقش ومجموعة القوالب الفعلية المخطط استخدامها لقطعك.

في هذه المرحلة، يطلب المشترون ذوو الخبرة عادةً عينات من القطع أو، على الأقل، حدودًا خاصة بكل عملية. فرقم القوة الاسمية الواحد مفيد، لكنه لا يمثل الإجابة كاملة أبدًا.

الدقة تتجاوز حدود الأبعاد المسموح بها

ينبغي فهم الدقة في معالجة قضبان التوصيل باعتبارها مزيجًا من قابلية تكرار التموضع، وثبات الزاوية، والعلاقة بين الثقب والحافة، واستقرار القطعة من قطعة إلى أخرى خلال وردية عمل كاملة. وغالبًا ما يركز المقيّمون التقنيون على البعد النهائي، لكن قابلية التكرار هي ما يحافظ على جودة التجميع لاحقًا.

إذا قامت الآلة بتخريم القطع الأولى بدقة ثم بدأ الانحراف يظهر مع ارتفاع حرارة القالب أو عند تغيير المشغل لسماكة المادة، فهذه مشكلة تشغيلية وليست مجرد مشكلة قياس. وينطبق الأمر نفسه على الثني. فقد تصل الآلة إلى الزاوية المبرمجة في وضع التجربة، ثم تختلف النتيجة عند تحميل عروض مختلفة من القضبان بالتتابع.

تتضمن المراجعة العملية عادةً الأسئلة التالية:

1. كيف يتم تحقيق التموضع: باستخدام محدد يدوي، أو مقياس خلفي ميكانيكي، أو محور CNC، أو تموضع بالسيرفو؟
2. ما الذي يتحكم في المشوار ونقطة الرجوع، ومدى قابلية تكرار هذه الطريقة خلال الدورات المستمرة؟
3. هل صُممت القوالب وأدوات التخريم لتحقيق محاذاة مستقرة، أم أن جودة الإعداد تعتمد بدرجة كبيرة على تصحيح المشغل؟
4. ما مدى سهولة الحفاظ على النتيجة نفسها عند معالجة النحاس والألومنيوم، وهما مادتان لا تتصرفان بالطريقة نفسها أثناء التشكيل؟

إذا كنت تقارن آلات ذات تصنيفات قوة متشابهة، فعادةً ما يظهر الفرق الحقيقي هنا. تركز DXJ معدات قضبان التوصيل لديها على القوالب الدقيقة، ومكونات القيادة المستقرة، وجودة التصنيع الخاضعة للتحكم، وهو أمر مهم لأن فقدان الدقة يبدأ غالبًا من التآكل الميكانيكي وضعف الأدوات قبل أن يظهر في القضيب النهائي.

حدّد نطاق المعالجة بالطريقة التي يستخدمها بها الإنتاج

يبدو مصطلح «نطاق المعالجة» وكأنه مواصفة أساسية للحجم، لكنه يحتاج إلى قراءة أكثر دقة. فالنطاق القابل للاستخدام لا يقتصر على أقصى عرض أو سماكة أو حجم للثقب، بل يشمل أيضًا الحد الأدنى لطول القطعة القابل للتشغيل، والخلوص حول الأداة، وعمق الحلق المتاح، وتداخلات الثني، وما إذا كانت الآلة تتعامل مع عمليات التشغيل القصيرة وعمليات تغيير الإعداد المتكررة دون فقدان إيقاع الإنتاج.

فعلى سبيل المثال، قد تقبل الآلة عرض قضيب كبيرًا من الناحية البعدية، لكنها تواجه صعوبة عندما يكون الثقب قريبًا من الحافة أو عندما تؤدي الانحناءات المتعددة إلى تداخل مع الهيكل. وقد تغطي آلة أخرى نطاق السماكة الكامل، لكنها تتطلب إعادة التموضع مرارًا، مما يقلل الإنتاجية ويزيد أخطاء المناولة.

انظر إلى ما وراء الأرقام الأساسية وافحص أسلوب التحكم

قد تكون الآلة الملائمة لمتطلبات الحمل والحجم خيارًا غير مناسب رغم ذلك إذا كانت منطقية التحكم ضعيفة. وبالنسبة إلى المشترين التقنيين، يظهر ذلك عادةً في موضعين: وقت الإعداد وتكرار العمل. فإذا كانت تغييرات الزاوية وتباعد الثقوب والدفعات المختلطة شائعة، فإن تحكم CNC وموضعة الموقف الموثوقة يوفران تكلفة أكبر من الزيادة الهامشية في القوة الاسمية.

وهذه أيضًا نقطة مناسبة للتمييز بين معدات معالجة قضبان التوصيل وآلات إنتاج الملفات والمحولات الأخرى الموجودة في الورشة نفسها. فعلى سبيل المثال، تُصمَّم آلة لف الملفات الأفقية DXJ-RX1T (1 طن) لفّ ملفات الجهد العالي والمنخفض، مع ميزات مثل تنظيم السرعة بدون خطوات، والفرملة التلقائية، وعدّ اللفات عبر شاشة لمس. وهذه أفكار مفيدة للتحكم في الإنتاج، لكنها تخدم عملية مختلفة. أما عند تقييم آلة قضبان التوصيل، فالسؤال المقابل هو ما إذا كان نظام التحكم يدعم التموضع القابل للتكرار، وتغيير الإعداد بسرعة، والتنفيذ المستقر لمهام الثني أو التخريم أو القطع أو النقش.

جودة الأدوات وصلابة الهيكل تحددان مدى توافق الأداء مع المواصفات

قد تبدو آلتان متقاربتين على الورق. لكن على أرضية المصنع، تميز جودة أدوات التخريم ودقة القوالب والصلابة الهيكلية أداة إنتاج موثوقة عن آلة تحتاج إلى ضبط مستمر. ويزداد ذلك أهمية عند معالجة قضبان التوصيل النحاسية، حيث يصعب إخفاء علامات السطح وتشوه الثقوب وعدم اتساق الثني في المراحل اللاحقة.

فيما يلي بعض الفحوصات التي تستحق الإجراء قبل الموافقة:

• اسأل عن المادة ومعيار التشغيل المستخدمين في تصنيع القوالب وأدوات التخريم.
• افحص ما إذا كان تصميم الهيكل يقاوم الانحراف تحت حمل التشغيل.
• راجع جودة المحرك والمكونات الهيدروليكية، خاصةً إذا كانت الآلة ستعمل في ورديات طويلة.
• تحقق من سرعة استبدال الأجزاء القابلة للتآكل، وما إذا كان تخزين الأدوات الاحتياطية عمليًا.

إن تركيز Dexinjia على القوالب الدقيقة، والمحركات النحاسية الخالصة، ومعايير التصنيع الخاضعة للتحكم، أمر مهم هنا، لأن الاستقرار طويل الأمد يتحقق عادةً من خلال المكونات وجودة التصنيع، وليس من خلال لغة الكتيبات الدعائية.

طابق المواصفات التقنية مع قرار الشراء

في التقييم التقني، لن أرتب الخيارات بناءً على القوة الاسمية أولًا. بل سأصفيها بالترتيب التالي: نطاق العملية الفعلي، واتساق الدقة، وسعة القوة الخاصة بكل عملية، وجودة الأدوات، ثم سهولة الصيانة والخدمة. وتُعد شهادات مثل ISO وCE و3A وEAC نقاط تحقق مفيدة لانضباط المورد وإمكانية الوصول إلى الأسواق، لكنها لا تحل محل مراجعة توافق العملية.

إذا كانت قطعك مستقرة ومحدودة التنوع، فقد تكون آلة قياسية ذات نطاق مناسب كافية. أما إذا كانت الأبعاد تتغير كثيرًا، أو كان المشغلون ينتقلون بين أعمال النحاس والألومنيوم خلال الأسبوع، فأعطِ وزنًا أكبر للتحكم في التموضع، وكفاءة تغيير القوالب، وقابلية التكرار أثناء الإنتاج المختلط.

إن أبسط طريقة لتجنب الاختيار الخاطئ هي: اذكر أكبر وأصغر مقاسات قضبان التوصيل، وحدد التفاوتات الحرجة للانحناءات والثقوب، وحدد عائلة القطع الأعلى تكرارًا، ثم راجع كل آلة مرشحة وفق هذه الحقائق الأربع. فهذا التسلسل يكشف المواصفات الضعيفة بسرعة، ويبقي القرار مرتبطًا بالإنتاج، حيث ينبغي أن يكون.
