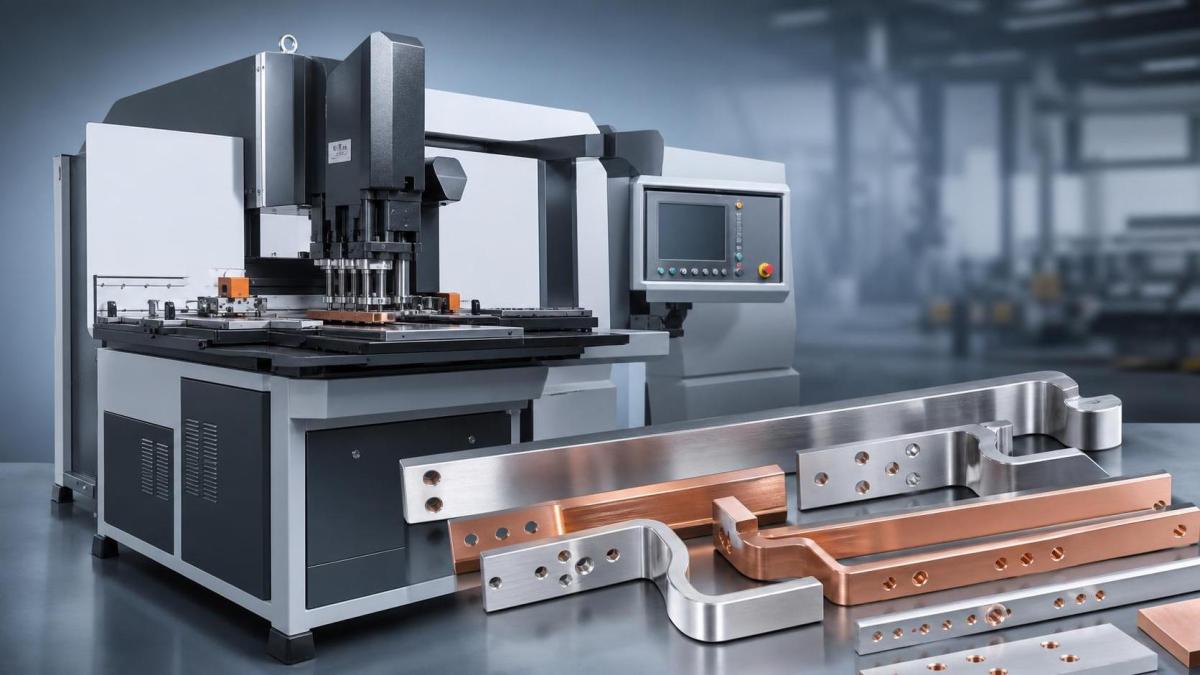

تطبيقات آلة معالجة قضبان التوصيل في ورش المفاتيح الكهربائية ولوحات التحكم والمحولات

ابدأ بسير العمل، وليس بكتيب الآلة

في خطوط لوحات المفاتيح الكهربائية، وتصنيع لوحات التحكم، وورش المحولات، تصبح آلة قضبان التوصيل عادةً عنق زجاجة قبل وقت طويل من اعتراف أي شخص بذلك. تكون الثقوب دقيقة في إحدى الورديات وغير دقيقة في الوردية التالية. وتحتاج الانحناءات إلى تصحيح يدوي. كما أن مناولة المواد تستهلك وقتًا أطول من التثقيب أو القطع. إذا كنت تدير مواعيد التسليم، فهذه هي المشكلة الحقيقية التي يجب حلها: ليس شراء آلة تحتوي على أطول قائمة من الميزات، بل اختيار معدات تتوافق مع تدفق معالجة قضبان التوصيل لديك، والتفاوتات المطلوبة، والواقع الفعلي للمشغلين.

تبدأ المراجعة العملية بما يقوم فريقك بمعالجته كل أسبوع. تتصرف قضبان التوصيل النحاسية والألومنيومية بشكل مختلف أثناء التشكيل والتشطيب السطحي. غالبًا ما تتغير أبعاد أعمال لوحات التحكم الصغيرة باستمرار، في حين قد تتضمن أعمال المحولات قضبانًا أكثر سماكة ودفعات إنتاج متكررة. هذه ليست تفاصيل بسيطة، إذ إنها تحدد ما إذا كنت تحتاج إلى سرعة أعلى، أو مرونة أكبر في الإعداد، أو حفظ زوايا الانحناء، أو قص أنظف، أو دعم أفضل لتحديد الموضع.

ما الذي يجب التحقق منه قبل تخصيص تطبيق قضبان التوصيل لآلة واحدة

1. حدّد أحجام القضبان الفعلية. لا تبدأ بمصطلح «السعة العامة». استخرج رسومات الإنتاج وسجّل أضيق وأعرض وأنحف وأسمك القضبان المستخدمة في أنواع الورش الثلاثة. قد تكون الآلة التي تغطي عرضًا يصل إلى 160mm وسماكة تصل إلى 15mm كافية للعديد من تطبيقات لوحات المفاتيح والمحولات، لكن هذا القرار يكون صحيحًا فقط إذا بقيت أعمالك المتكررة ضمن هذا النطاق. فقد يؤدي وجود قضيب واحد كبير الحجم في مشروع مهم إلى إعادة العمل يدويًا أو الاستعانة بمصادر خارجية.
2. افصل بين الأعمال المتكررة وأعمال التغييرات الهندسية. تستفيد الأعمال المتكررة من حفظ البيانات وتحديد الموضع بسرعة. أما الأعمال المنفردة فتستفيد من سهولة الإعداد ووضوح نقاط المرجع. إذا كانت ورشتك تغيّر باستمرار مخططات الثقوب وزوايا الانحناء، فإن الإدخال المباشر للزاوية والبرامج المخزنة يقللان الاعتماد على المشغل بدرجة أكبر مما تفعله القوة الهيدروليكية وحدها.
3. انظر إلى وقت تسلسل العمليات، وليس إلى سرعة العملية المنفردة. غالبًا ما يركز مديرو المشاريع على سرعة التثقيب وحدها، لكن ذلك يتجاهل مصدر الهدر الحقيقي: الانتظار بين القص والتثقيب والانحناء. يمكن للآلات المزودة بمحطات تشغيل مستقلة أن تحافظ على سير العمليات بالتوازي، وهو أمر أكثر أهمية عندما تكون الجداول الزمنية ضيقة ويجب أن يمر الجزء الواحد بعدة خطوات قبل التجميع.
4. تحقق من كيفية تحقيق تحديد الموضع. يساعد تحديد الموضع بالليزر، وتحديد الموضع باستخدام المسطرة، ودبابيس التحديد الفعلية كل منها بطرق مختلفة. في أعمال اللوحات ذات الأطوال المتنوعة والتغييرات المتكررة، يقلل تحديد الموضع الأفضل من الخطأ التراكمي. أما في قضبان توصيل المحولات، حيث يجب أن تتطابق الانحناءات ومواقع الثقوب بدقة أثناء التجميع النهائي، فإن اتساق تحديد الموضع أهم من السرعة المعلنة.

من الأخطاء الشائعة هنا التعامل مع جميع أعمال تصنيع قضبان التوصيل كما لو كانت المهمة نفسها بأبعاد مختلفة. وهذا غير صحيح. ففي ورشة لوحات التحكم، ينصب الضغط غالبًا على سرعة الاستجابة وتقليل فاقد وقت الإعداد. وفي ورشة لوحات المفاتيح، تكون قابلية التكرار ومحاذاة الثقوب النظيفة هما العاملين المسيطرين عادةً. أما في إنتاج المحولات، فقد تحدد المقاطع الأثقل واتساق الانحناء ما إذا كان التركيب النهائي سيبقى ضمن الجدول الزمني.

فحوصات التطبيقات حسب نوع الورشة

إنتاج لوحات المفاتيح الكهربائية

بالنسبة إلى لوحات المفاتيح، تحقّق أولًا من ثلاثة أمور: قابلية تكرار الثقوب، وجودة الحواف بعد القص، ودقة الانحناء. تؤدي الثقوب غير المحاذية إلى إبطاء التجميع فورًا. كما تخلق القطوع الخشنة أعمال تشطيب إضافية. ويظهر انحراف الزاوية لاحقًا عندما لا تعود القضبان تستقر بشكل صحيح مقابل العوازل أو نقاط التوصيل. لذلك يسهل تبرير استخدام آلة تتميز بتثقيب مستقر، وقص خالٍ من النتوءات، ودقة انحناء تبلغ نحو ±0.5°، لأن هذه التفاصيل تؤثر مباشرةً في ملاءمة التجميع، وليس فقط في مظهر الورشة.

تجميع لوحات التحكم

تكشف أعمال اللوحات عن ضعف الإعداد بسرعة عادةً. فإذا كان فريقك يتعامل مع العديد من الطلبات الصغيرة والمختلطة، فتحقق من أصغر حجم عملي للقضيب بعناية توازي تحققك من الحجم الأقصى. فقد تصبح الأعمال الدقيقة على المقاطع الأصغر صعبة على المعدات المصممة أساسًا للقضبان الثقيلة. وراجع أيضًا أحجام الثقوب المتاحة وخيارات الثقوب الطولية، لأن مخططات اللوحات تحتاج غالبًا إلى مرونة بدلًا من نمط تثقيب قياسي واحد.

ورش المحولات

تميل أعمال المحولات إلى كشف ضعف الهياكل وعدم اتساق العدد بسرعة. عند العمل بقضبان نحاسية أو ألومنيومية أكثر سماكة، تحقق ليس فقط من تصنيفات القوة الاسمية، بل أيضًا من هيكل الآلة، ومادة القالب، والاستقرار طويل الأمد لوحدتي القص والانحناء. فإذا ارتخى قسم القص بمرور الوقت أو تآكلت القوالب بسرعة، فسيظهر فقدان الدقة تدريجيًا ويصبح مكلفًا قبل أن يتمكن أي شخص من تتبع السبب وإرجاعه إلى العدد.

جدول قرار مختصر لتخطيط المشاريع

أحد الأمثلة التي تناسب هذا النطاق المتوسط هو آلة ثني قضبان التوصيل CNC طراز DXJ-30CN. بالنسبة إلى الورش التي تعالج قضبان التوصيل النحاسية والألومنيومية، فإن نطاق تشغيلها الذي يصل إلى عرض 160mm وسماكة 15mm، ونطاق التثقيب من Φ3.2 إلى Φ35، ومحطات التشغيل الهيدروليكية الثلاث المستقلة، تتوافق مع نوع أحمال التطبيقات المختلطة التي تتعامل معها العديد من الشركات المصنعة للمعدات الكهربائية. وما يفيد مديري المشاريع ليس اسم الطراز بحد ذاته، بل الجمع بين محطات التشغيل المتزامنة، وبيانات الزوايا المخزنة، ودعم تحديد الموضع، لأن هذه الميزات تقلل وقت التصحيح اليدوي عندما تكون الجداول الزمنية ضيقة.

نقاط المخاطر التي غالبًا ما يتم إغفالها في المشتريات

• تجاهل عمر القالب. قد تبدو جودة التثقيب جيدة أثناء القبول، ثم تتدهور بعد عدة أشهر. وإذا كان من المتوقع أن تتحمل القوالب عددًا كبيرًا من دورات التشغيل، فاطلب معلومات عن مادة القالب الفعلية وأداء التعب، وليس مجرد عبارة تفيد بأن الوحدة «متينة».
• الاستهانة بسهولة استخدام اللغة ووحدة التحكم. في الورش متعددة الورديات أو المنشآت الموجودة خارج البلاد، لا يعد دعم التحكم متعدد اللغات أمرًا شكليًا، بل يؤثر في سرعة التدريب ومعدلات أخطاء المشغلين.
• التركيز على الحمولة بالطن فقط. لا يعني ارتفاع رقم القوة تلقائيًا الحصول على إنتاج أفضل. فالقص النظيف الخالي من النتوءات أو انهيار الزوايا أو الخردة يوفر غالبًا عمالة أكثر من القوة الإضافية التي لا تستخدمها أبدًا.
• تجاوز مراجعة تخطيط الورشة. يجب التحقق من أبعاد الآلة، ومصدر الطاقة، ومساحة تغذية المواد قبل الإصدار. فحتى الآلة القادرة قد تفقد الوقت إذا تعذر تحميل القضبان وتدويرها وتفريغها بكفاءة حولها.

كيف يبدو التقييم المتين

إذا كنت تقارن بين خيارات آلات قضبان التوصيل لأعمال لوحات المفاتيح أو لوحات التحكم أو المحولات، فراجعها بالترتيب التالي: نطاق أحجام القضبان الفعلي لديك، ومزيج الأعمال السائد، وعدد العمليات التي يمر بها كل جزء، واتساق الانحناء والثقوب المطلوب، ثم متانة القوالب والمحطات الهيدروليكية ونظام المحرك. كما تهم الشهادات ودعم المورد، خصوصًا عندما يؤثر وقت التشغيل والاستجابة لما بعد البيع في تسليم المشروع، لكن ينبغي أن يدعما قرار التطبيق بدلًا من أن يحلّا محله.

الهدف العملي بسيط: اختر آلة تحافظ على قابلية التنبؤ بمعالجة قضبان التوصيل، بدءًا من إصدار الرسم وحتى التجميع النهائي. وعندما يتحقق ذلك، تقضي ورشتك وقتًا أقل في تصحيح الأجزاء، ووقتًا أقل في الانتظار بين المحطات، ووقتًا أقل بكثير في تفسير التأخيرات التي بدأت في أرضية التصنيع.
