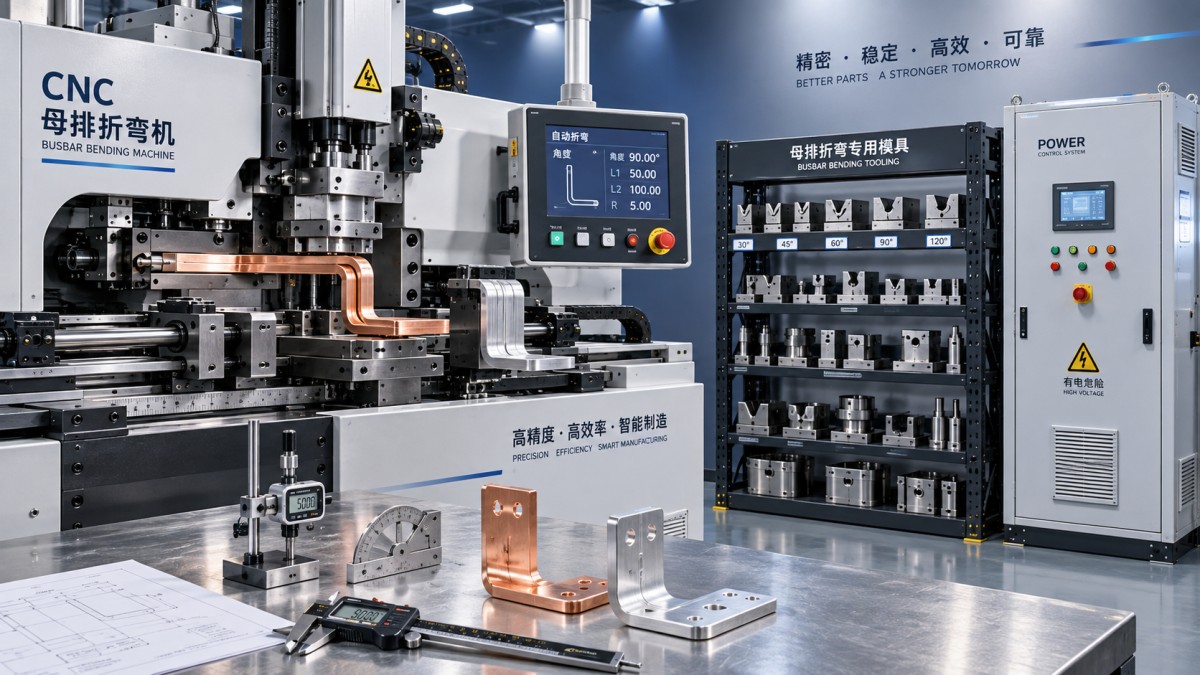

كيفية تقييم مُصنّع ماكينات ثني قضبان التوصيل الأوتوماتيكية CNC قبل الطلب

ينبغي تقييم آلة ثني قضبان التوصيل CNC الأوتوماتيكية باعتبارها نظام إنتاج، وليس كوحدة ثني مستقلة. فقد تبدو الآلة قادرة في كتالوج المورد، لكنها قد تظل غير مناسبة إذا كانت أدواتها لا تغطي مقاسات القضبان المطلوبة، أو إذا كان نظام التحكم فيها لا يستطيع إدارة تسلسل الثني المقصود، أو إذا لم يتمكن مصنعها من إثبات نتائج قابلة للتكرار على مادة المشتري نفسها.

إن أهم سؤال في الشراء ليس ما إذا كان المورد يستطيع توفير آلة ثني قضبان توصيل CNC أوتوماتيكية، بل ما إذا كان يستطيع تحديد وبناء واختبار وتسليم ودعم آلة وفق متطلبات معالجة قابلة للقياس. ويكتسب هذا التمييز أهمية خاصة عندما يتعين أن تتلاءم قضبان النحاس أو الألومنيوم مع مجموعات لوحات المفاتيح أو المحولات أو لوحات التوزيع أو الحاويات الكهربائية ذات الهامش المحدود للتباين في الأبعاد.

ابدأ بقضيب التوصيل الفعلي وجدول الثني

قبل مقارنة المصنعين، حوّل حزمة الرسومات الداخلية إلى ورقة متطلبات للآلة. فعبارة «مناسبة لقضبان التوصيل النحاسية والألومنيوم» ليست كافية. وينبغي أن يتلقى المورد درجات المواد المتوقعة، ونطاق عرض القضيب وسماكته، والطلب السنوي أو طلب كل وردية، والحد الأدنى لنصف قطر الثني الداخلي، وزوايا الثني، وأنماط الثقوب عند الاقتضاء، وتوقعات تفاوض القطعة النهائية.

يجب دراسة سلوك المواد بشكل منفصل للنحاس والألومنيوم. فالأبعاد الاسمية نفسها لا تضمن سلوك ثني متطابقاً. ويمكن أن تؤثر الصلابة وحالة المعالجة وسطح المادة واتجاه الحبيبات في الارتداد المرن وتشوه الحواف وخطر التشقق. ولم يثبت المصنع الذي يقدم رقماً عاماً واحداً للسعة من دون الاستفسار عن حالة المادة بعد أنه يفهم التطبيق.

ومن المهم أيضاً التمييز بين السعة النظرية القصوى ونطاق التشغيل المعتاد. فقد تعالج آلة ثني مصنفة لعرض وسماكة محددين هذا المزيج فقط في ظل افتراضات معينة للأدوات أو نصف قطر الثني أو المادة. وينبغي أن تطلب وثائق الشراء مصفوفة سعة محددة بدلاً من الاعتماد على رقم واحد معلن للحمولة بالطن.

• الحد الأدنى والأقصى لعرض القضيب وسماكته وطوله
• متطلبات الثني المسطح والرأسي والإزاحي
• أنصاف الأقطار الداخلية المطلوبة وتشوه الحافة الخارجية المقبول
• عدد أنواع الثنيات والقطع المبرمجة لكل وردية
• ما إذا كان الإنتاج يتضمن قطعاً مفردة أو دفعات متكررة أو تغييرات تصميم متكررة
• تفاوت الأبعاد المطلوب بعد تعويض الارتداد المرن

ينبغي أن يكون المورد قادراً على شرح أين تنتهي حدود آلته القياسية وأين تصبح القوالب الخاصة أو طاولات العمل الأكبر أو الموجهات أو المشابك أو تعديلات التحكم ضرورية. وغالباً ما تكشف هذه المناقشة أكثر مما تكشفه ورقة مواصفات مصقولة.

اسأل عن كيفية تعريف الدقة والتحقق منها

غالباً ما تكون ادعاءات الدقة عامة أكثر مما ينبغي لدعم قرار الشراء. فعبارة «دقة عالية» ذات قيمة محدودة ما لم يحدد المصنع ما الذي يتم قياسه: دقة الزاوية، أو دقة موضع الثني، أو قابلية التكرار بين القطع، أو دقة أبعاد قضيب التوصيل المشكل النهائي. وهذه الأمور مترابطة لكنها ليست قابلة للاستبدال.

بالنسبة إلى آلة ثني قضبان التوصيل CNC، تتمثل المسألة العملية في ما إذا كان يمكن إنتاج قطعة مبرمجة بصورة متكررة ضمن التفاوتات المطلوبة للتجميع اللاحق. وتعتمد هذه النتيجة على تموضع المحاور، وثبات التثبيت، وحالة القالب، والارتداد المرن للمادة، وتعويض البرنامج، وإعداد المشغل. وقد تتموضع الآلة بدقة، ومع ذلك تنتج زوايا نهائية غير متسقة إذا كانت هذه العناصر غير مضبوطة بشكل جيد.

اطلب اختبار قبول موثقاً في المصنع باستخدام مادة ورسومات ممثلة. وينبغي أن يحدد الاختبار كمية العينات ونقاط القياس والتفاوتات وأدوات القياس وطريقة الفحص ومعالجة القطع المرفوضة. وإذا كان الشحن لا يمكن أن ينتظر مادة يقدمها المشتري، فينبغي أن يوضح المورد درجة وأبعاد مادة الاختبار المستخدمة وأن يحدد حدود النتيجة.

الفيديو وحده دليل غير كافٍ. فقد يُظهر الحركة والوظائف الأساسية، لكنه نادراً ما يثبت قابلية التكرار أو وقت الإعداد أو هندسة الثني أو جودة السطح. ويوفر سجل الفحص البُعدي وملف القطعة المبرمجة وترتيب الاحتفاظ بالعينات أساساً أقوى بكثير للقبول.

افحص بنية الآلة الكامنة وراء مواصفات الكتيب

قد تختلف آلتان لهما تصنيفات متشابهة لقوة الثني اختلافاً كبيراً في سهولة الاستخدام والاستقرار طويل الأجل. وينبغي أن يغطي التقييم الهيكل ورأس الثني وترتيب التثبيت ونظام التوجيه وتكوين نظام القيادة والمكونات الهيدروليكية أو المؤازرة والخزانة الكهربائية وأجهزة التحكم وأجهزة السلامة وواجهة الأدوات.

تكتسب البنية ذات الصلابة الكافية أهمية لأن الانحراف تحت الحمل يمكن أن يؤثر في اتساق الزوايا وعمر الأداة. ولا تتعلق المسألة بوزن الآلة وحده، بل بالعلاقة بين تصميم الهيكل ومسار الحمل وآلية الثني وأكبر مقطع تتم معالجته. اسأل المصنع عن المكونات التي يتم تشغيلها آلياً داخلياً، وكيف يتم فحص التجميعات الحرجة، وما إذا كانت الأدوات البديلة قابلة للتتبع إلى الرسومات الأصلية أو أرقام القطع.

يستحق نظام التحكم اهتماماً مماثلاً. وينبغي للمشترين تحديد ما إذا كان البرنامج يدعم تخزين البرامج وتحرير التسلسلات وضبط التعويض وسجل الإنذارات والنسخ الاحتياطي للمعلمات وتصدير بيانات القطع أو استعادتها. وقد يتسبب جهاز التحكم السهل التشغيل لكنه غير القادر على حفظ البرامج أو تشخيص الأعطال في توقف غير ضروري لاحقاً. وعندما تُدمج الآلة مع عمليات التثقيب أو القطع، تأكد من كيفية التعامل مع نقل البيانات والتموضع المرجعي وتسلسل العمليات بدلاً من افتراض أن جميع وظائف CNC قابلة للتشغيل البيني.

قيّم الأدوات باعتبارها أصلاً إنتاجياً خاضعاً للرقابة

غالباً ما تكون الأدوات غير محددة بما يكفي أثناء عرض الأسعار، وتصبح مصدراً للتأخير بعد التسليم. وينبغي أن يسرد العرض الأولي كل قالب، ولكمة، وقالب تشكيل للثني، ومشبك، وكتلة دعم، ومقياس مشمول ضمن النطاق. كما ينبغي أن يحدد نطاق المواد المخصص لكل أداة وما إذا كانت المقاطع الخاصة تتطلب مجموعات إضافية.

تؤثر هندسة الأداة في أكثر من شكل الثني. فقد تؤدي الأدوات غير المتطابقة بشكل جيد إلى وضع علامات على سطح الموصل، أو إنشاء أنصاف أقطار غير متساوية، أو زيادة مشكلات المناولة المرتبطة بالنتوءات، أو تقليل قابلية التكرار. وهذا مهم بشكل خاص عندما تستخدم قضبان توصيل ظاهرة في المعدات الكهربائية النهائية أو عندما تعقّد الحواف الحادة العزل أو التغليف أو التجميع.

اطلب فترة الصيانة الموصى بها ونقاط التآكل المتوقعة ومتطلبات التخزين والمهلة الزمنية للأدوات البديلة. وقد تفقد الآلة ذات السعر الأولي المنخفض ميزتها إذا كانت القوالب الاحتكارية صعبة التحديد أو التوريد. وينبغي أن يتضمن عقد الشراء قائمة قطع غيار مع أوصاف المكونات ومراجع المصنع عند الاقتضاء والكميات الموصى بها للتشغيل الأولي والتشغيل المبكر.

يجب ربط الشهادات بالآلة المسلمة

يمكن أن تدعم الشهادات تقييم المورد، لكن لا ينبغي التعامل معها كبديل عن التحقق التقني. وقد تشير شهادة إدارة الجودة القائمة على ISO إلى وجود عمليات جودة موثقة، بينما تكون علامة CE ذات صلة بالآلات الموردة إلى الأسواق الأوروبية المعمول بها. ولا تؤكد أي منهما تلقائياً أن تكويناً معيناً يلبي تطبيق المشتري أو المتطلبات الكهربائية أو التزامات الاستيراد المحلية.

اطلب نسخاً من الشهادات وتحقق من جهة الإصدار والنطاق وفترة الصلاحية والكيان القانوني المذكور في الوثيقة. وبالنسبة إلى آلة مخصصة للتصدير، تأكد من الوثائق التي سترافق الشحنة: دليل التشغيل، والرسومات الكهربائية، وقائمة القطع، وإقرار أو وثائق المطابقة عند الاقتضاء، وتعليمات التركيب، ومعلومات السلامة باللغة المطلوبة.

ينبغي تضمين التوافق الكهربائي في الطلب كتابةً. فالجهد والتردد وترتيب الأطوار وأحكام التأريض وتكوين القابس أو الطرف ومعايير خزانة التحكم كلها تؤثر في التركيب. ومن الأكثر أماناً تحديد هذه المتطلبات في مرحلة عرض الأسعار بدلاً من اعتبارها تفاصيل للتشغيل الأولي.

افصل التخصيص الحقيقي عن تنويع الكتالوج

يكون التخصيص ذا قيمة عندما يحل قيداً محدداً في المعالجة، مثل مقطع قضيب توصيل غير قياسي، أو هندسة ثني خاصة، أو طاولة دعم أطول، أو ترتيب حماية معين، أو التكامل مع معدات ما قبل المعالجة وما بعدها. ويصبح محفوفاً بالمخاطر عندما يوافق المصنع على تعديلات واسعة من دون مراجعة النطاق التقني والرسومات وجدول التسليم ومعايير القبول.

ينبغي أن يكون مصنع آلة ثني قضبان التوصيل CNC الأوتوماتيكية المؤهل قادراً على توفير مخطط مراجع، ومواصفات كهربائية مؤكدة، ورسم أو وصف للأدوات، وشرح مكتوب لكيفية تأثير التغيير في السعة وتشغيل الآلة. وينبغي أيضاً أن تكون للمعدات المخصصة حدود واضحة بين المكونات القياسية والعناصر المصممة حديثاً. وهذا يجعل أعمال الخدمة المستقبلية وطلب قطع الغيار أكثر سهولة في الإدارة.

لا ينبغي استخدام اتساع نطاق الكتالوج دليلاً على الكفاءة في كل فئة من فئات الآلات. فعلى سبيل المثال، قد يسرد المورد معدات ذات صلة بإنتاج المحولات مثلآلة لف الملفات الأفقية DXJ-RX2T (2 طن)، لكن تظل قدرة ثني قضبان التوصيل بحاجة إلى التحقق من خلال تصميم الآلة المحدد ونطاق الأدوات وعملية الاختبار وترتيب الدعم المقترح للطلب.

راجع مخاطر التصنيع والتسليم قبل التوقيع

من الأفضل تقييم قدرة المصنع من خلال الأدلة بدلاً من التصريحات العامة حول حجم الإنتاج. وتشمل الأدلة المفيدة صوراً أو فيديو لمنطقة التجميع الفعلية، ومعدات التشغيل والفحص، وتصنيع الأدوات، وتجميع الخزانة الكهربائية، وممارسات التعبئة، والآلات التي تخضع للاختبار الوظيفي. ويمكن أن تكون المراجعة عن بُعد للمصنع مفيدة عندما يتعذر السفر، شريطة أن تركز على الطراز المعروض وليس فقط على معدات مختارة في صالة العرض.

ينبغي أن يفصل العرض التجاري بوضوح بين سعر الآلة والأدوات والأتمتة الاختيارية والتشغيل الأولي والتدريب وتعبئة التصدير والوثائق وقطع الغيار والخدمة عن بُعد أو في الموقع. وينبغي أن تنص شروط التسليم على الحدث الذي يحدد الإنجاز: القبول في المصنع، أو الجاهزية للشحن، أو الوصول إلى الوجهة، أو التركيب، أو القبول النهائي في الموقع. وقد يسبب الغموض في هذه النقطة نزاعات حتى عندما تؤدي الآلة نفسها عملها بشكل صحيح.

ينبغي أن تتوافق مراحل الدفع مع أدلة ملموسة. وبالنسبة إلى المعدات المخصصة، يعني هذا عادةً أن جزءاً مهماً من الدفعة يرتبط بقبول مصنع موثق بدلاً من الشحن فقط. كما ينبغي أن ينص العقد على تاريخ بدء الضمان، والاستثناءات المتعلقة بالأدوات المستهلكة، ومسار الاستجابة للأعطال الفنية، والعملية العملية للحصول على المكونات البديلة.

تعد قدرة الدعم جزءاً من مواصفات المعدات

غالباً ما يُتوقع أن تعمل آلات ثني قضبان التوصيل لسنوات مع تغير تصاميم القطع والمشغلين. والسؤال ذو الصلة هو ما إذا كان المصنع يستطيع دعم ضبط المعلمات واستكشاف أخطاء البرامج وإصلاحها والأعطال الكهربائية والمشكلات الهيدروليكية وتحديد قطع الغيار بعد التركيب. وينبغي أن تتضمن إجابة المورد قنوات الاستجابة، وقدرة لغة الخدمة، وأدوات الدعم عن بُعد، والوثائق المعتادة المقدمة، وتوافر قطع الغيار الحرجة.

لا يعني الدعم القوي وعداً بحل كل مشكلة عن بُعد. بل يعني أن لدى المصنع طريقة منظمة لتحديد تكوين الآلة ومراجعة الإنذارات والمعلمات وتوريد القطعة الصحيحة والتمييز بين أعطال الآلة ومشكلات المواد أو الإعداد.

الطلب الأكثر موثوقية هو ذلك الذي ترتبط فيه سعة الآلة والأدوات واختبارات القبول ووثائق الامتثال والتزامات التسليم ومسؤوليات الخدمة جميعها بالنطاق التقني المكتوب نفسه. وهذا الانضباط يحول اختيار المورد من مقارنة عروض الأسعار إلى قرار قابل للدفاع عنه بشأن موثوقية الإنتاج.
