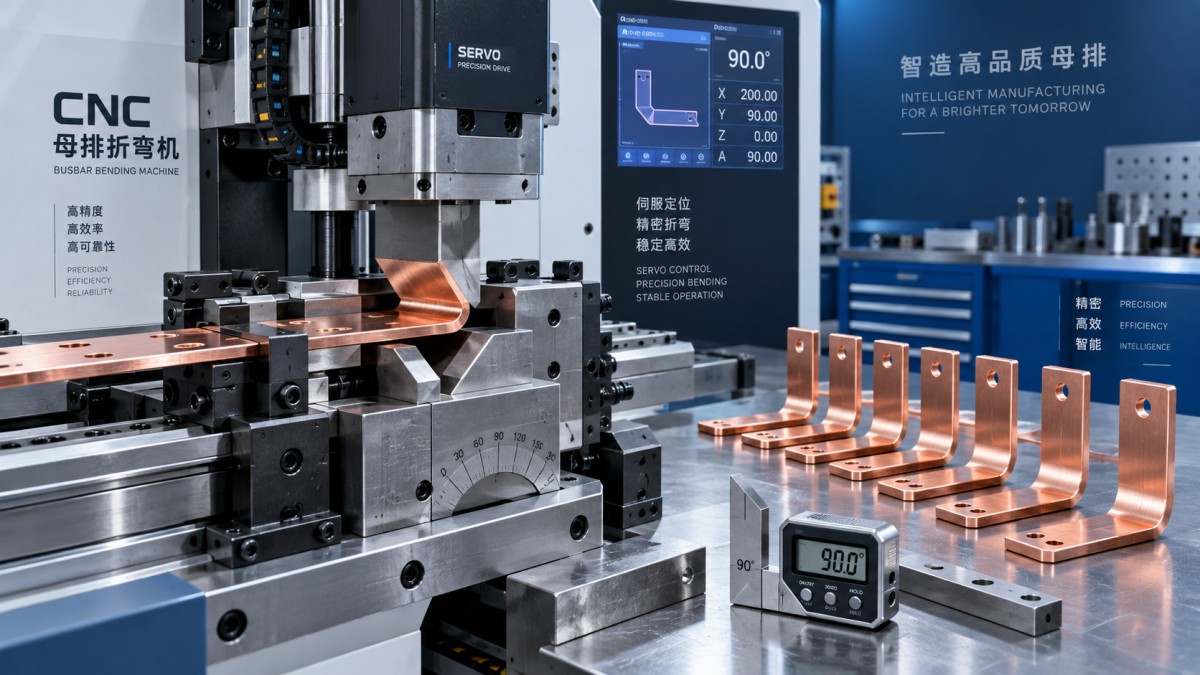

تقييم مورّدي ماكينات ثني قضبان التوصيل CNC لتحقيق دقة ثني متكررة

لا تُثبت دقة الثني القابلة للتكرار بعينة جيدة واحدة. بل تُثبت عندما ينتج البرنامج نفسه، ودفعة المواد نفسها، ومجموعة الأدوات نفسها، وظروف المشغّل نفسها زاوية الثني والعلاقة البُعدية نفسيهما طوال دورة الإنتاج. بالنسبة لفرق الجودة والسلامة، يُعد هذا الفرق مهمًا: إذ يمكن أن يؤدي التفاوت البسيط إلى عدم محاذاة الثقوب، أو تقليل الخلوص داخل التجميعة، أو توليد إجهاد عند التوصيلات، أو فرض إعادة العمل بعد عمليات التثقيب والتركيب اللاحقة.

عند تقييم شركة مصنّعة لآلات ثني قضبان التوصيل CNC الأوتوماتيكية، ابدأ بأدلة على قابلية تكرار مضبوطة بدلًا من التركيز على الحمولة الاسمية أو سرعة الدورة. ينبغي أن يكون المورد قادرًا على شرح كيفية تموضع القضيب في الآلة، والتحكم في شوط الثني، وتعويض اختلافات المواد، والحفاظ على محاذاة الأدوات بمرور الوقت.

فرّق بين دقة الثني وقابلية التكرار

يرتبط هذان المصطلحان ببعضهما، لكن لا ينبغي التعامل معهما على أنهما قابلان للتبادل. تصف دقة الثني مدى تطابق زاوية نهائية واحدة مع الهدف المبرمج. أما قابلية التكرار فتصف ما إذا كانت الآلة تعود إلى النتيجة نفسها باستمرار عبر القطع المتكررة. قد تنتج الآلة ثنية أولى مقبولة بعد الضبط، ثم تنحرف أثناء دفعة طويلة بسبب خطأ في التموضع، أو تآكل الأدوات، أو التثبيت غير المحكم، أو مناولة المواد غير المتسقة.

اطلب من الموردين تحديد القيمتين، والأهم من ذلك وصف ظروف الاختبار التي تستند إليهما. فقيمة تُقدَّم من دون عرض القضيب، وسمكه، ونوع الثني، ودرجة المادة، والأدوات، وطريقة الفحص تكون محدودة القيمة. لا يتصرف النحاس والألومنيوم بالطريقة نفسها، كما أن تغيرات السماكة أو حالة التقسية يمكن أن تؤثر في الارتداد المرن. سيناقش مورد الآلات الموثوق هذه الظروف بدلًا من الإيحاء بأن ادعاء دقة واحد ينطبق دون تغيير على كل قضيب توصيل.

راجع نظام الثني بالكامل، وليس وحدة التحكم وحدها

تحسّن وحدة التحكم CNC الاتساق فقط عندما يتمكن النظام الميكانيكي من اتباع أوامرها بشكل موثوق. في الثني الأوتوماتيكي لقضبان التوصيل، تشمل سلسلة العناصر الحرجة محرك السيرفو، ومكونات نقل الحركة، ومسطرَة أو مقياس التموضع، وترتيب التثبيت، وأسطوانة أو محرك الثني، ومجموعة القوالب، وهيكل الآلة. يمكن أن يظهر الضعف في أي من هذه المجالات على شكل زاوية غير متسقة، أو تغير في موضع الثني، أو التواء، أو خدوش على الأسطح الموصلة.

تستحق القوالب الدقيقة اهتمامًا وثيقًا. يجب أن توجّه القضيب دون خلوص مفرط، مع تجنب العلامات أو التشوه غير الضروري. ينبغي أن يحدد المورد الأدوات المشمولة، والثنيات التي تتطلب قوالب مخصصة، وكيفية التحقق من حالة الأدوات. ويكتسب ذلك أهمية خاصة عندما تحدد خطة الجودة خلوصات ضيقة حول العوازل أو الأغلفة أو الأطوار المجاورة.

اطلب الاطلاع على تسلسل عينة مبرمج يتضمن ثنيات متكررة، وليس مجرد قطعة واحدة بسيطة بزاوية 90 درجة. تجمع قطعة التقييم المفيدة بين مواضع واتجاهات ثني مختلفة، ثم تعود إلى بُعد سابق. يكشف ذلك عن خطأ التموضع المتراكم ويتحقق مما إذا كانت قطعة العمل تظل مضبوطة بعد المناولة والتثبيت.

لا تغفل الارتداد المرن وإمكانية تتبع المواد

لا يمكن للموردين إزالة السلوك الفيزيائي لمادة القضيب. بعد تحرير القوة، يستعيد النحاس والألومنيوم قليلًا من موضعهما المشكّل. وتعتمد الكمية على السبيكة، وحالة التقسية، والسماكة، والعرض، ونصف قطر الثني، واتجاه الحبيبات. يمكن لبرمجة CNC جعل التعويض قابلاً للتكرار بمجرد معرفة حالة المادة، لكنها لا تستطيع جعل المخزون المختلط أو ضعيف التوثيق يتصرف كمادة واحدة مضبوطة.

لذلك ينبغي لفرق الجودة ربط اعتماد الآلة بممارسات المواد الواردة. حدّد فئات المواد المعتمدة، واحتفظ بتعريف الدفعات عند الضرورة، وأنشئ قاعدة لفحص القطعة الأولى بعد تغيير المادة أو الأداة. عندما تكون القطع بالغة الأهمية للسلامة أو يجب أن تلائم تجميعة ثابتة، افحص الزاوية والأبعاد الوظيفية معًا: المسافة من الثقب إلى الثني، والطول المستوي، والإزاحة، ومدى الملاءمة مع المكوّن المتزاوج.

من الأخطاء الشائعة قبول قياسات الزاوية وحدها. فقد يستوفي قضيب التوصيل سماحية الزاوية، ومع ذلك يفشل في التركيب بصورة صحيحة عندما يتحرك خط الثني، أو يلتوي القضيب، أو يتغير طول الجزء المشكّل.

يجب أن تدعم قدرة السلامة قابلية التكرار

تؤدي ممارسات التشغيل غير الآمنة أيضًا إلى تقويض اتساق المخرجات. إذا احتاج المشغّلون إلى مد أيديهم داخل منطقة الثني لتصحيح المحاذاة، أو تثبيت مواد غير مستقرة، أو إزالة الخردة أثناء الدورات العادية، فإن العملية ليست تحت سيطرة كافية. قيّم الحواجز الواقية، وإيقافات الطوارئ، وأقفال الأمان، ومساحة التحميل الآمنة، وترتيب التحكم بالقدم عند استخدامه، والقدرة على إعداد الأدوات دون تعريض الأفراد لحركة غير متوقعة.

بالنسبة للقضبان الأطول أو الأثقل، يُعد دعم المواد أكثر من مجرد ميزة مريحة من الناحية البشرية. يمكن للمخزون غير المدعوم أن يترهل أو يدور، مما يغير العلاقة بين الموضع المبرمج وخط الثني الفعلي. ينبغي أن يكون المورد قادرًا على مواءمة ترتيبات التغذية والدعم وتثبيت قطعة العمل مع أكبر القضبان ضمن نطاق الإنتاج المقصود.

استخدم اختبار قبول للمورد يعكس إنتاجك

أقوى مقارنة بين الموردين هي اختبار قبول موثق يستخدم رسومات ومواد ممثلة. وينبغي أن يحدد الزوايا المطلوبة، والسماحات البُعدية، وأدوات الفحص، وكمية العينات، وشروط إعادة الاختبار بعد الضبط. أدرج الأعمال الشائعة، وليس فقط القطعة الأكثر ملاءمة: الثنيات المسطحة العريضة، والثنيات الجانبية الضيقة، والثقوب المتقاربة، والمكونات ذات العمليات المتعددة عندما تكون جزءًا من سير العمل المعتاد.

لمعالجة قضبان النحاس بكميات كبيرة، يمكن لآلة مزودة بتموضع كامل بالسيرفو أن تقلل الاعتماد على القدَمات اليدوية وإعادة التموضع المتكررة. على سبيل المثال، تم تحديد آلة معالجة قضبان التوصيل CNC DXJ-80CN PRO بتموضع X وY يعمل بالسيرفو، وتغذية أوتوماتيكية، ودقة ثني معلنة تبلغ ±0.2 درجة، ودقة تموضع متكرر تبلغ ±0.02 درجة. ولا تكون هذه الأرقام ذات صلة إلا بعد التأكد من أن أحجام القضبان المخطط لها، واتجاه الثني، والأدوات، وظروف الفحص تتوافق مع الاستخدام المقصود. وتشمل سعتها المعلنة الثني المسطح حتى 20 × 300 مم والثني الرأسي حتى 10 × 100 مم، مما يجعل هذا التحقق من التطبيق ضروريًا.

قيّم الدعم كجزء من نظام الجودة

تعتمد النتائج القابلة للتكرار على ما يحدث بعد التشغيل الأولي. راجع قدرة المورد على توفير وثائق الأدوات، وإرشادات البرمجة، وقطع الغيار، ودعم استكشاف الأعطال وإصلاحها، وإجراءات معايرة أو صيانة واضحة. قد تحافظ الآلة على قدرتها الأساسية، بينما يزيد التآكل التدريجي في الموجّهات أو القوالب أو المشابك أو مكونات الدفع من التفاوت إذا لم تُحدَّد فحوصات وقائية.

يمكن لاعتمادات المورد أن تدعم مراجعة الشراء، لكنها لا تحل محل التحقق من صحة العملية. تفيد شركة Dexinjia، التي تأسست عام 2014، بأنها تصنّع معدات معالجة قضبان التوصيل CNC وفق ضوابط جودة مرتبطة بشهادات ISO و3A وCE وEAC، وتوفر دعمًا فنيًا وخدمات ما بعد البيع على مستوى عالمي. بالنسبة لمدير الجودة أو السلامة، فإن السؤال العملي هو ما إذا كان هذا الدعم يترجم إلى وثائق قابلة للتتبع، ومساعدة فنية سريعة الاستجابة، والأدوات اللازمة لإبقاء عملية الإنتاج المحددة تحت السيطرة.

قبل اعتماد مورد، اطلب برنامج عينة، وتجربة لقطعة ممثلة، وتفاصيل الأدوات، وسجلات الفحص، ووثائق السلامة، وإجراءات الاستجابة للخدمة. يحوّل هذا التسلسل «دقة الثني القابلة للتكرار» من ادعاء في كتالوج إلى متطلب قبول قابل للقياس للتجميعات الكهربائية التي يكون فريقك مسؤولًا عن إصدارها.
